诺机械功能之 技术要求标注

管理员阅读(414)评论(0)

在机械CAD制图中,技术要求是不可缺少的,如果采用同手动单行文字或者多行文字的方式,不但输入的技术术语很容易出错,而且效率也不高。诺机械CAD软件提供了“技术要求”工具,收录了很多常用的专业术语,如装配通用技术要求、加工件通用技术要求、常用技术要求等,方便调用,可以支持设计师快速的调用并填写技术要求(如图1)。

图1

当我们需要添加技术要求的文字时,我们可以调用命令,在菜单栏【机械(J)】—【文字处理(W)】—【技术要求(Q)】,或者直接在命令行输入TJ,调用的技术条件功能,注意看命令行提示,此处通过指定两点确定技术要求内容排列的最大宽度和表头文字的位置(如图2)。

命令: tj    _KwmTechRequest

当前标准样式为 “GB”

当前活动图幅为主图幅

以窗口的方式选择技术条件的文字范围!

文字范围的左上角点:

文字范围的左上角点:

文字范围的右下角点:

图2

指定内容范围后,弹出技术条件内容编辑的对话框(如图3)

图3

在图3对话框中,对于一些专业上常用到的名词,我们也可到软件的技术条件库中查找——词句库中收录了大量的机械与电气技术要求样板(如图4)。

图4

而当这些条件库不能满足我们需求时,我们还可以按照企业特点其进行扩充,

条件库的维护通过【机械(J)】—【系统维护工具(X)】—【样式配置(S)】进行,可以加入以后的技术条件要求的句子条目,如图5。

图5

除了技术条件库,还可以快速将已经存在的技术条件文字通过点击“存文件”保存成*.TJ后缀的文本形式的文件,这时我们只需要点击“读文件”,可以快速将已有的条件文件导入到当前内容中(如图3)。

保存的技术条件保存在当前活动样式名称,如XXX下的styles\XXX\TechLib目录下(如图6),企业可以自行通过建立条件库和条件文件,形成知识积累,通过样式同步工具同步到每一个使用者机器中去,这样其他设计师都可以很方便的添加技术要求了,减少了我们的重复劳动。

图6

已经生成的技术条件可以直接的双击进行编辑。也可以直接在图面中通过拖拽内容区域范围的4个夹点改变文字排列的宽度,也可以修改文本内容,或者可以重新指定位置等功能(如图7)。

图7

从上文教程可以看出,通过诺机械CAD软件软件的技术要求功能,我们可以简化技术要求标注操作,减少人工产生的低级错误,可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。

论AutoCAD固定期限使用许可与永久许可的大不同之“随时”篇

管理员阅读(2085)评论(0)

相信很多业内人士早已知晓,欧特克在今年开始将软件产品的永久使用许可变更为固定期限使用许可。今天就听小编给您带来有关固定期限使用许可的“随需”篇。

提到固定期限的使用许可,很多人脑子里只浮现一个“贵”字,今天小编冒死觐见,打算分三次给诸公公正地分析一下固定期限使用许可与永久许可的大不同。

  • 今儿先看个短片儿,说说“随时”这个事儿!


对于永久许可,虽然您可以把软件用到地老天荒,但随着硬件设备迅雷不及掩耳盗铃之势的更新,其实用个5~6年也得换一换了。

再说版本,如果不掏银子买后期的维护服务合约,您也只能使用您购买时的老版本,那些神一样的增强功能啊,版本更新也就是个童话了。

  • 咱再说说,固定期限的使用许可

虽然您需要按照季度、年度、多年期(2年或3年)的使用付费,但是您可以在使用期内随时获得软件的版本更新和增强功能,这得让多少小伙伴羡慕不已啊!而且,还能随时获得欧特克一对一的Web支持,不用再自己较劲找支持、答案了!

行了,今儿先说到这儿,另外再说个题外话,即日起至4月15日,订购AutoCAD、 AutoCAD Mechanical 或 AutoCAD Architecture 多年期限(5 年)的固定期限使用许可,可享受6 折优惠,折后相当于折扣前3 年期的许可使用费。

最后,小编归纳出这样的结论,实际上对于用户来说,永久许可好听上去更优惠,但小编却不以为然。咱先来打个比方,这永久许可就像豪华套餐,无论吃得下还是吃不了,反正一次性都卖给你,这总价肯定就高点儿了,而对于胃口小的,不想花大价钱,对不起,您还真没得选,只能买这个。

固定期限的使用许可就大不同了,您完全可以按照软件使用强度和周期来“零点”,因为只要按需付费,整体费用降下来不说,还更灵活了。而且就像“把大象关进冰箱”一样,简单到只需要三步:1. 选择需要的软件;2. 选择单(人)用户还是多(人)用户许可类型;3. 选择软件使用期限(季度、年度、多年)。So easy!从此马麻再也不用担心我花冤枉钱了……

同时,固定期限的使用许可还支持您对先前版本的访问和使用。说白了,就是您不仅可以用最新软件,还能往前倒几个版本,按照您的需求来使用。这样即便碰上给仍未使用新版软件的客户交付设计文件,也能服务得妥妥的。

当然啦,不管是永久期限也好,固定期限使用许可也罢,小编还是不得不提醒各位哦~买软件一定要选择国内正规的销售代理商,诺尔赛克与欧特克携手六年,作为中国区制造业MFG行业ADN授权开发商和增值服务商,一直以来为国内领先的制造业提供二、三维设计软件,为工程设计保驾护航。

诺机械功能之命令行选项按钮及单键转换

管理员阅读(400)评论(0)

命令行选项是AutoCAD操作的重要概念,几乎所有的绘图、标注、修改功能的功能分支的选择都是通过命令行选项来进行的。比如绘制圆和圆弧的命令,Circle和Arc,其命令行的提示如下:

命令: CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:

指定圆的半径或 [直径(D)]:

命令:  ARC 指定圆弧的起点或 [圆心(C)]:

指定圆弧的第二个点或 [圆心(C)/端点(E)]:

指定圆弧的端点:

在上面功能的命令行提示中,选项用中括号[]来包围,多个选项用/符号风格,选项中必须提供关键字,如上面Circle命令中的3P2PTD等,操作者可以通过在命令行键入3PT等关键字,按回车结束选择,实现不同功能分支的选择。

通过命令行选项实现操作是AutoCAD典型的特点和最主要的命令操作方式,同时也造就了右手鼠标、左手键盘的、拇指空格的绘图习惯。一般在高速绘图时左手敲键盘,鼠标按键声、键盘卡卡作响,做完一套图,键盘按键尤其是空格键很快报废,仔细的分析发现,为何不把鼠标也参与到选项的选择,选完按空格结束这一步的操作是不是也可以节约下来?

诺机械经过长期积累,充分参考了建筑类软件对于操作速度近乎苛刻的追求,经过多年公关,彻底优化了命令行选项,提供对AutoCAD各种版本的命令行选项按键一键转换、选项按钮等功能,使得命令行操作效率提高五倍以上。如画圆命令的提示符,在经过诺机械命令行选项按钮化后,其提示选项变为按钮,可以鼠标点击操作,如下图所示。

另外,诺机械提供一键转换的操作,比如键入关键字,如果关键字为单字符,则一键即执行,不需要再按额外的空格确认。如Zoom缩放命令,如下图,即可以鼠标点击对应选项按钮实现功能选择,也可以直接按键实现功能选择。

Zoom缩放

形位公差标注

焊缝标注

一键转换给操作者带来了方便的同时,也让许多人带来混乱,因为许多操作者长期制图,习惯已经固化,输入关键字按一下已经变成下意识的动作了,所以这样操作一时会造成无所适从的困惑,不知道怎么回事。所以必须要牢记装完诺机械后单键关键字不需要再按空格了,无法适应这种方式的怎么办?诺机械也提供了关闭这些功能的方法,打开诺机械安装根目录下的Config.ini文件,如下内容:

;;;!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

;;; 超过256个字符的行,可能导致不可预料的后果

;;; 全局设置中的长度单位统一使用毫米(mm)

;;————————————————————————————

;;系统变量

;;[基本设置]

[Basis]

MenuStart = knowm

; 0-取消;1-启动但不做单键转换;2-启动并且单键转换

CmdButton = 2

;尺寸区间个数超过后,不解释夹点

DimGripHint = 15

;当选中的物体超过这个数时,禁止解释夹点

MaxGripHint = 20

修改CmdButton = 0,就可以关闭命令行选项按钮化和一键转换的功能,CmdButton = 1,启动但不做单键转换 。

巧用诺机械CAD软件提供的命令行选项按钮和一键转换功能,可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。

设计标准化-诺机械功能之样式打包和自动更新

管理员阅读(2719)评论(0)

在2006年公司参与重庆钢铁设计院的结构软件SCAD的开发项目,该院是国家建设部批准的冶金行业甲级单位,持有建筑行业、工程勘察、工程测绘、市政工程、工程总承包、环境保护、城市规划等7个不同等级的资质证书。拥有建筑、结构、规划、总图运输、道路桥梁、工程地质、岩土、工程测量、给排水、暖通、燃气、热力、炼铁、轧钢、炼钢、机械设备、液压、机修、工业炉等三十几个专业处室。该设计院每年要承接很多设计勘测项目,设计出图量非常大,大多数时间里设计人员同时并行好几个项目的图纸设计,好几个专业并行设计同一套图纸。

     设计人员全部采用CAD软件,部分零部件三维设计,最终需要全部二维CAD出工程图纸。由于多专业、多个项目混合,所以制图环境非常复杂,这让设计人员和IT部门非常头疼。为了统一标准,规范出图,院里根据国标,制定了更为完整的Cad制图规范,详细的规定了各个专业的图层、颜色、字体、字高、线型、标注、符号等要求。企业承接的项目中,大部分国内外的甲方单位都有有标题栏样式、标注、LOGO等其他要求、甚至有些企业还特别制定了图幅的形式、文字大小、标注符号、箭头形式等更加严格的图面规范。所以在同一时期,这一套图有这样的制图标准,而另一套图纸却又要采用另外一套样式,但是所使用的PCCAD软件还没有实现多标准和定制的功能,这部分环境配置的的改变也只能通过设计人员手工逐个复制拷贝零散的文件和目录,操作复杂且费时费力,大部分人没时间或者不知道如何去调整绘图环境,结果最后变成了每个人、每个专业自行其事,出图杂乱无章,最后也导致企业的制图规范最后也流于形式,院领导和管理部门对此现状也是无可奈何。

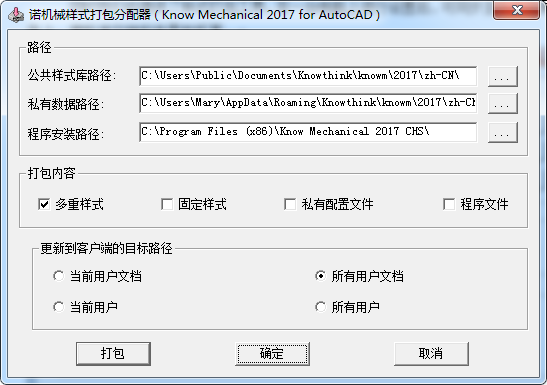

所以在此次项目开发中,重钢院提出了对多个处室多个专业多个项目如何规范绘图样式和快速部署的开发需求,希望能够借助软件的手段实现规范化出图。为此目标,为重钢院开发了一套样式打包和部署的工具软件,集成在Pccad样式打包器中,较好地满足了需求。遗憾的就是由于Pccad本身不支持多样式,无法在软件内部实现不同样式的切换,设计人员还必须自行通过批处理的方式拷贝配置文件,而且尺寸标注的样式名称、文字标注的样式名称都是固定写死在程序中的,所以无法满足重钢院自定义文字和尺寸样式名称、自由扩充图层数量的要求。

如何保证设计单位出图的规范和统一,如何严肃企业和国家制定的工程制图标准和规范,如何能够快速满足各种客户和国家的设计规范和出图标准,让工程师能够在同一个软件、同一张图纸中,用简单的方式高效率实现如不同企业、不同部门、不同专业、不同项目内部制定的各类设计出图的环境要求,甚至是GB、ISO、ANSI、DIN、BSI、JIS、CSN等不同国家标准之间的自由切换,让中国设计走向全球?

企业的困惑是软件开发者的责任,在此项目需求激励下,作者通过之后数年间对艾克斯特设计之星TeamDesigner和TD Drafting的全面学习,结合了AutoCAD Mechanical软件的多样式概念和PCCAD的易用性,一个跨专业、跨部门、全新架构、支持多样式多标准、样式自动打包和更新的设计理念在全新诺机械CAD软件中得到了体现,使得这些困扰企业多年的这些难题已经迎刃而解。它不但能实现设计快速绘图与设计,而且通过企业标准化和IT管理部门对诺机械CAD软件的充分利用可以显著提高企业制图标准化规范化的水平。

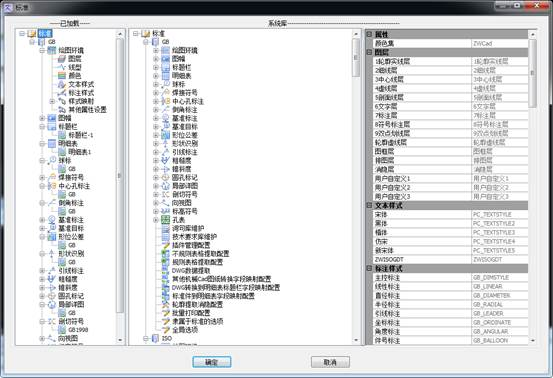

在诺机械CAD软件中,不但实现了工程制图环境、尺寸和符号标注的多标准支持,而且在全球首次实现了全部标准环境自动部署更新的方式。也就是说,在同一个Cad软件中,用户可以任意增加多套的绘图环境和标准,设计者可以根据需要一键切换到其他标准,可以实现多标准混合绘图。并且,如果在一台服务器计算机上绘图标准进行了修改,使得环境配置发生了改变,其他客户端计算机能够自动更新,同步下载,达到绘图环境在小组、部门的统一。当然用户可以根据实际需要选择启用或关闭自动更新标准功能,在诺机械CAD软件中的操作步骤如下所述。

(更多…)

诺机械CAD软件安装方法

管理员阅读(6391)评论(1)

诺机械CAD软件安装方法

1、下载位置

安装前,推荐首先访问http://www.knowthink.com/网站获取最新产品的介绍,最新版本和各类说明文档,以确保安装的是最新产品版本。由于诺机械是支持所有AutoCAD平台的,版本完善和功能的增加会支持所有的ACAD版本,所以你不用担心安装后你的AutoCAD平台上不能使用了。另外,安装包只有一个,安装过程中会自动识别当前机器上AutoCAD版本,所以你也不用操心自己费力选择对应AutoCAD版本安装包的事情,百度网盘下载位置: http://pan.baidu.com/s/1eQITVV0  (如果位置以后由于其他原因失效了,请从官网获取下载地址),百度网盘共享中的文件说明如下图,CHS简体中文版 CHT 繁体中文版 ENU 英文版本。安装包为单一EXE形式的文件,大家选择自己所需下载。

简体中文版同时也可以从QQ群 http://jq.qq.com/?_wv=1027&k=b6QdP6 共享文件中下载,文件名为:诺机械CAD软件(for AutoCad2006~2018 x32x64).rar。

2、手动解压

诺机械安装包下载后,如果是文件“诺机械CAD软件(for AutoCad2006~2018 x32x64).rar”,解压,如下图,简体中文版同时可以从本群共享文件中下载,文件名:诺机械CAD软件(for AutoCad2006~2016 x32x64).rar。解压到文件夹。

解压后的文件目录如下图,其中包含安装文件和使用说明等文档。

如果下载的是KNOW_MECHANICAL_2018_CHS.exe,这个文件和上图中的文件是一样的。



3、开始安装

双击 KNOW_MECHANICAL_2018_CHS.exe开始进行安装,KNOW_MECHANICAL_2018_CHS.exe文件是一个winrar自解压的文件,自动释放并进行安装,要注意在自解压过程中不要被各类杀毒软件拦截。稍等一会后会弹出如下安装界面。

特别提醒:

文件KNOW_MECHANICAL_2018_CHS.exe是诺机械的安装包,它为一个自解压自动执行的压缩文件,如果安装出现问题,比如解压失败,或者感觉每次安装自动解压时间太长,可以自己将KNOW_MECHANICAL_2018_CHS.exe文件解压到目录中,如下图。

解压后形成如下目录,直接双击运行setup.exe即可。

如果通过双击setup.exe安装安装引导软件出现问题,或者不想看到安装引导的动画过程,或者出现其他安装问题,可以进入上图解压目录msi,执行此目录中的两个exe文件进行安装。其中knowm_2018_chs.exe文件是诺机械主程序文件,大小只有100M,平时软件运行出现问题,只需要重新安装一下knowm_2018_chs.exe即可解决问题。另外一个安装包knowm_resource_2018_chs.exe为零件库符号库文件,大小为300M左右。如下图:

4、安装过程

安装过程,安装引导界面弹出后,点击“确定”,选择要安装的产品,点“下一步”。

选择“接受许可协议”并点“下一步”

选择产品要安装的路径



注意,诺机械资源包路径必须安装到共享文档目录中,不可更改

点“下一步”开始安装



安装过程

安装过程

安装过程

5、安装结束

安装一切正常的话,就到下面这个页面,点“完成”结束安装。

6、使用产品

安装结束后,可以从Windows的“开始”->程序->knowthink 菜单中可以找到诺机械启动菜单,以后可以从这里或者桌面图标处启动对应版本的诺机械了。

启动菜单

桌面图标

7、产品卸载

如果想卸载产品,可以从启动菜单的“诺机械卸载”菜单项卸载,或者重新启动setup.exe进行安装,再安装引导界面中进行卸载,如下图所示。

或者继续点击setup.exe进行安装,在安装引导界面中选择“卸载”。

8、如何授权

按照许可证书提供方式的不同,诺机械CAD软件 产品的安装和注册类型分为单机版和网络版。无论是单机版还是网络版,软件本身的功能并没有区别。用户可以根据软件的使用环境来选择对应的安装和注册类型。

诺机械CAD软件 产品可供用户免费试用99天,试用期间,其功能和产品激活后功能完全一致。

单机版

单机版适用于独立计算机用户。使用单机版的用户需要提供产品的激活号或者安装一个软件加密锁,来获取单机许可证。无论是激活号还是加密锁,都是可移动的,可以用于任何一台计算机上。

需要注意的是,使用激活号移动授权时,必须先返回本机上的授权,然后才能在另一台计算机上重新获取授权。

当单机版用户试用期结束后,软件运行会自动弹出提示授权的提示,如下图所示

在试用期间,您也可以通过Windows->启动->程序->Knowthink->诺机械2018下菜单项“许可证管理程序”启动授权激活界面。

单击激活,输入授权码,如果授权码正确,则会提示注册成功。



网络版

网络版适用于网络计算机用户,获得授权的服务器可为整个网络中的计算机提供网络许可证服务。使用产品激活号获得授权的服务器,既能以浮动授权方式动态分配网络许可证,也能以租用授权方式租用网络许可证给客户端计算机。使用加密锁获得授权的服务器,只能以浮动授权方式动态分配网络许可证。

浮动授权是指客户端计算机连接到网络许可服务器后,网络许可服务器动态分配许可证给客户端计算机。当客户端上的中望产品处于空闲状态时,网络许可服务器便收回其许可证,然后将其分配给其它客户端的计算机使用。

租用授权是指客户端计算机直接从许可服务器上获取授权,并将授权信息存储到本机上。当客户端计算机断开与许可服务器的连接后仍可以使用授权,相当于在客户端计算机上注册了一套单机版。

软加密授权问题解答

请您仔细阅读以下条目,以便您能成功进行软机密授权和授权返回。

1.       请使用管理员权限安装和运行诺机械CAD软件。

2.       请确认您计算机的系统时间和当前时间一致。

3.       如果要在其它计算机上使用您的授权号,请确认已经在原计算机进行了授权返回。(您不需要卸载您计算机上的诺机械CAD软件,只需要返回授权即可。) 然后您的授权号就可以在其它计算机上进行使用。

4.       请在进行以下任一操作前先返回授权:

5.       格式化您计算机的硬盘。

6.       重装操作系统。

7.       进行较大的硬件更换 – 如新增硬盘,更换显卡或者添加内存等。

8.       请不要修改您的网卡的MAC地址。

9.       注意:请根据您得到的出错提示信息,从单机版和网络版中选择合适的解决方法。

单机版


1.       出错提示:“连接不成功,请检查网络!”

1.1     可能的原因:如果使用在线激活方式,您的计算机必须要能够连接到 KNOWTHINK 授权中心。当出现这个提示的时候说明您的计算机可能没有接入互联网,或者不能通过互联网连接到 KNOWTHINK 授权中心。

1.2     解决方法:如果您的计算机当前不能上网,您可以使用手动激活的方式来完成产品激活。(当使用在线激活方式的时候您只需要保证当您点击“激活”按钮时,您的计算机可以上网就可以了。当您完成激活后,在运行诺机械CAD软件 时是不需要保持接入互联网的。)

2.       出错提示:“激活号不符,请核对!”

2.1     可能的原因 1:使用了错误的激活号。

2.2     解决方法:请注意激活号中的0,O,2以及Z字符(这些字符看起来很相似。)我们建议您在可能的情况下尽量使用复制粘贴的方式输入激活号。

2.3     可能的原因 2:激活号已过期。

2.4     解决方法:请联系诺机械CAD软件经销商联系获取新的激活号。



9、系统要求

最低系统要求

操作系统 Microsoft® Windows XP SP2 及以上
Microsoft® Windows 2003 Server
Microsoft® Windows 2008 Server
Microsoft® Windows Vista
Microsoft® Windows 7
Microsoft® Windows 8
处理器 Intel® Pentium™ 4 1.5GHz 或等效 AMD® 处理器
RAM 1GB
显卡内存 128M
硬盘 2GB 操作系统磁盘可用空间,1GB 安装磁盘可用空间
分辨率 1024*768 VGA 真彩色
定点设备 鼠标、轨迹球或其他设备
DVD-ROM 任意速度(仅用于安装)

推荐系统要求

操作系统 Microsoft® Windows XP SP2 及以上
Microsoft® Windows 2003 Server
Microsoft® Windows 2008 Server
Microsoft® Windows Vista
Microsoft® Windows 7
Microsoft® Windows 8
处理器 Intel® Core™2 Duo 或 AMD® Athlon™ X2 CPU 或更高版本
RAM 2GB(或更高)
显卡内存 1GB(或更高)
硬盘 4GB 操作系统磁盘可用空间,2GB 安装磁盘可用空间
分辨率 1440*900 NVidia 8 系列或 Radeon HD 系列或更高版本
定点设备 鼠标、轨迹球或其他设备
DVD-ROM 任意速度(仅用于安装)



Autodesk View and Data API二次开发学习指南

管理员阅读(3077)评论(0)

什么是View and Data API?

使用View and Data API,你可以轻松的在网页上显示大型三维模型或者二维图纸而不需要安装任何插件。通过View and Data API,你可以对模型进行视点控制、选择控制、属性信息查询等等,而且还可以把这样无插件的模型浏览器和您自己的其他信息系统集成起来。

View and Data API 分为两部分:

REST API – 用于模型的上传和转换Client JavaScript API,对于对浏览器端viewer和模型的各种操作。

需要安装什么软件?需要什么开发环境?

View and Data API是运行在浏览器上的,你只需要一款支持WebGL的现代浏览器, 比如Chrome、Firefox,IE11以及一些国内的浏览器。

开发环境主要是Web开发,对于模型的上传与转换,您可以使用你熟悉的任意语言 .net, Java, C++, PHP, ruby, python, Javascript…. 来调用REST API。客户端API是Javascript API,你可以使用任意你喜欢的编辑环境,Visual Studio, Eclipse、EditPlus、SublimeText等等。

相关资料在哪儿?

Developer.autodesk.com https://developer.autodesk.com/ 这是Autodesk Web Service的主入口,你可以找到大部分资料的链接。你可以从这里开始创建一个app并开始你的View and Data API之旅。

我的一些中文博客: http://www.cnblogs.com/junqilian/category/594048.html

示例代码: http://developer-autodesk.github.io/

怎么申请?

我对view and data API很感兴趣,怎么开始使用?

https://developer.autodesk.com/ ,最上面点 “Create an App“ 勾选 View and Data API。

怎么获得技术支持?

我们的论坛 http://forums.autodesk.com/t5/view-and-data-api/bd-p/95

我们的博客 http://adndevblog.typepad.com/cloud_and_mobile/

演示地址 : http://arduiview.herokuapp.com/



开拓创新、再造辉煌,诺机械2020发布







开拓创新、再造辉煌,诺机械2018发布

管理员阅读(4502)评论(4)

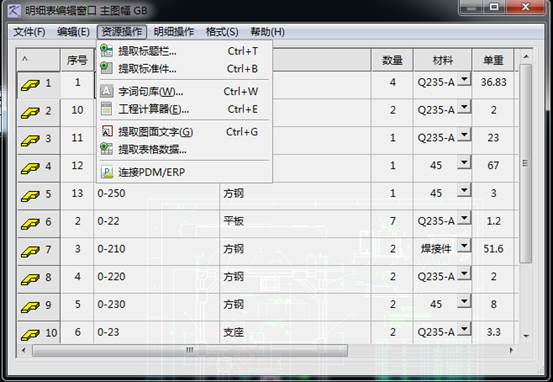

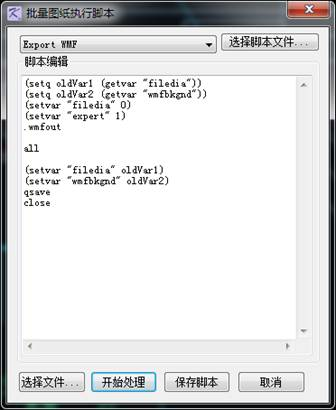

Know Mechanical (诺机械CAD软件)是开发人员倾注二十余年心血来在机械设计、CAD研究领域的结晶,是对当前国内外各种类型机械辅助CAD软件缜密研究、不断超越和创新的成果,该软件是采用最新技术开发而成的集成化智能机械设计管理系统。是一个集基本绘图、设计管理和数据集成等功能模块于一体的专业化软件,产品开发立足于满足制造业领域通用机械软件的需求,支持多种语言、多套标准,其中充分借鉴和吸收了国内外同类型软件的成熟应用经验,立足于世界机械Cad软件的最前沿,其实用性、通用性、集成性、先进性、开放性首屈一指,综合功能居国内领先地位,不仅能出色地完成绘图工作,更能全面解决企业项目设计和系统集成的需要,是制造业技术信息化首选软件,有广阔的市场前景。可广泛应用于航空航天、制造、交通、石化、建筑等行业,是当前国内外最顶尖的CAD专业软件。

诺机械作为一个机械CAD增值软件,核心开发者马瑞云先生具有超过20年的CAD软件开发经历,独立开发完成过西北机器厂机械CAD、西安西冶厂XYCAD、天河PCCAD系列产品,意大利THINK3公司TDDrafting产品,艾克斯特设计之星TeamDesigner,中望公司中望机械,陕鼓哈锅特变等企业专用CAD等成功的商业化软件产品。在全面总结以往经验的基础上,从2009年开始立志开发全新机械制图软件诺机械,到目前已有超过18年的技术积累和实践检验。

诺机械,是一个支持Autocad2006~2018、Autocad Mechanical2006~2018全部32位、64位平台的机械软件,完全按照AutoCAD Mechanical 的多图幅多标准多比例的国际化视野的多语言版本,并融合了PCCAD的操作灵活性和英科宇、CAXA、设计之星、天瑜机械等软件特色功能,提供超多数量的最强图库。

诺机械2018是在广泛听取2017版本在用户使用过程中的体验和问题反馈,集中修改了200多个问题和普遍性需求,并且产品运行更加稳定和健壮,使用起来更贴心更方便。



download
包含三个语言, 其中CHS=简体中文版、CHT=繁体中文版、 ENU=英文版本,

点击【download加入群机械CAD软件 421924929 】,参与交流讨论学习, 反馈问题需求建议,积极答疑解惑,将授权免费使用。
加群需回答问题:本群讨论的软件名称?答: 诺机械

诺机械功能之直径线性尺寸的双行标

管理员阅读(701)评论(0)

诺机械功能之直径线性尺寸的双行标

在工程绘图中,经常会遇到一些典型的结构或者工艺需要尺寸标注的文本表达更多内容,比如光孔增加孔深要求、沉孔需要表达埋头孔的尺寸及加工要求,如锪平、均布(EQS)、配做等,这些标注的内容可以写在一行,但是有时候由于空间狭小,按照机械制图尺寸标注方法的要求,尺寸布置要整齐、清晰、便于阅读。所以很多采用双行标注,甚至是三行、四行的多行标注。

直接使用CAD本身功能,直径标注不能写线下线上文字,一些软件采取两个直径标注叠加在同一位置的方式实现,而在诺机械中,可以很方便的实现尺寸双行、多行的标注。

使用菜单,机械(J)->尺寸标注(D)->智能标注(D),或直接在命令行输入命令D,命令行提示:

(单个) 指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/选择(S)/退出(X)] <选择(S)>:

输入S或者直接按回车,命令行提示:

选择圆弧、直线、圆或尺寸标注 或[退出(X)]:

用鼠标选择要标注的圆或弧,命令行提示:

指定尺寸线位置 或[线性(L)/半径(R)/折弯半径(J)/选项(O)/配置(C)]<配置(C)>:

输入C或者直接按回车,弹出尺寸属性修改对话框:

点击文本框输入区右下角的下拉箭头,如下图所示,选择最下面的 <>|||\X孔深=30,

对话框显示

也可以直接输入\X表示换到线下文本,此处重点介绍一下两个特殊的控制符号 |||和\X,|||符号表示前面是基本尺寸和尺寸公差,|||后面的文字不会增加公差。\X表示线下的控制符。此处也可以直接按CTRL+回车,进行强制换行。

点几何图形选项卡,点中间黑色图片位置的“φ”按钮,弹出半径直接标注选项对话框。

然后选择直径标注文字放置的角度为水平放置。

点“确定”结束选择。标注的形式如下图。

上图中标注的形式不满足要求,我们需要线上线下的形式,所以需要修改一下,双击尺寸,继续弹出修改界面,再选择“几何选项”,修改文字水平位置为居中,如下图。

按“确定”后退出,此时图面显示直径标注形式为下图所示。

与上述一样,也可以直接在编辑框输入\X实现线上线下文字,直接按CTRL+回车换行,可以实现多行标注了。

通过输入不同的控制符,可以实现尺寸文本形式灵活的控制,下面示例中列出几种常用的形式。

尺寸文本

标注效果

注释

<>|||\X孔深=30 |||控制公差位置,\X之后为线下文字
<>\X1125 无|||控制符,公差标注在最后
<>\X孔深=30|||44
线上第二行

线上第一行\X线下第一行

线下第二行



按住CTRL+回车,可以连续输入多行
