诺机械功能之 技术要求标注

诺机械,最全图库,精准规范
诺机械功能之  技术要求标注

在机械CAD制图中,技术要求是不可缺少的,如果采用同手动单行文字或者多行文字的方式,不但输入的技术术语很容易出错,而且效率也不高。诺机械CAD软件提供了“技术要求”工具,收录了很多常用的专业术语,如装配通用技术要求、加工件通用技术要求、常用技术要求等,方便调用,可以支持设计师快速的调用并填写技术要求(如图1)。

图1

当我们需要添加技术要求的文字时,我们可以调用命令,在菜单栏【机械(J)】—【文字处理(W)】—【技术要求(Q)】,或者直接在命令行输入TJ,调用的技术条件功能,注意看命令行提示,此处通过指定两点确定技术要求内容排列的最大宽度和表头文字的位置(如图2)。

命令: tj    _KwmTechRequest

当前标准样式为 “GB”

当前活动图幅为主图幅

以窗口的方式选择技术条件的文字范围!

文字范围的左上角点:

文字范围的左上角点:

文字范围的右下角点:

图2

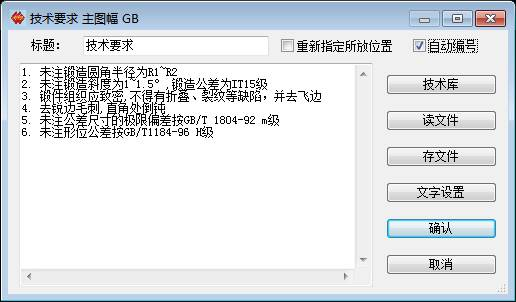

指定内容范围后,弹出技术条件内容编辑的对话框(如图3)

图3

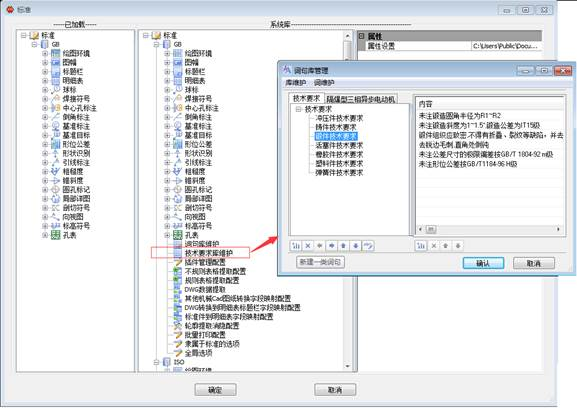

在图3对话框中,对于一些专业上常用到的名词,我们也可到软件的技术条件库中查找——词句库中收录了大量的机械与电气技术要求样板(如图4)。

图4

而当这些条件库不能满足我们需求时,我们还可以按照企业特点其进行扩充,

条件库的维护通过【机械(J)】—【系统维护工具(X)】—【样式配置(S)】进行,可以加入以后的技术条件要求的句子条目,如图5。

图5

除了技术条件库,还可以快速将已经存在的技术条件文字通过点击“存文件”保存成*.TJ后缀的文本形式的文件,这时我们只需要点击“读文件”,可以快速将已有的条件文件导入到当前内容中(如图3)。

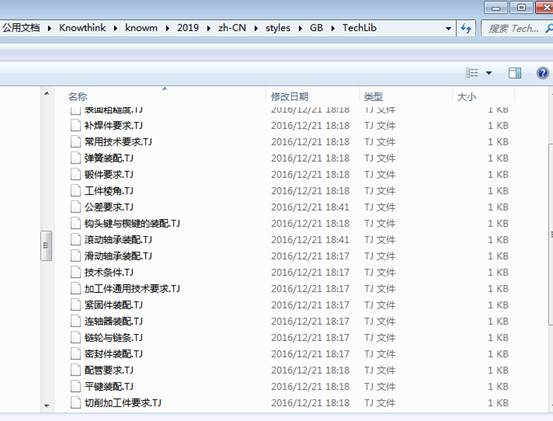

保存的技术条件保存在当前活动样式名称,如XXX下的styles\XXX\TechLib目录下(如图6),企业可以自行通过建立条件库和条件文件,形成知识积累,通过样式同步工具同步到每一个使用者机器中去,这样其他设计师都可以很方便的添加技术要求了,减少了我们的重复劳动。

图6

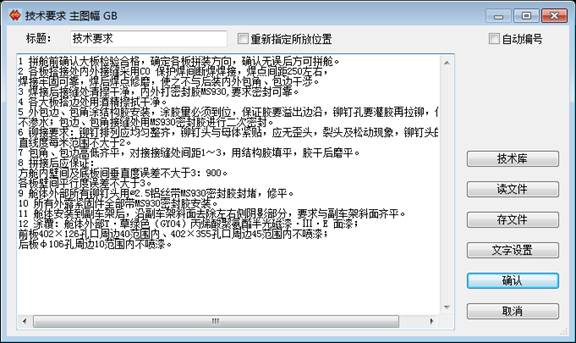

已经生成的技术条件可以直接的双击进行编辑。也可以直接在图面中通过拖拽内容区域范围的4个夹点改变文字排列的宽度,也可以修改文本内容,或者可以重新指定位置等功能(如图7)。

图7

从上文教程可以看出,通过诺机械CAD软件软件的技术要求功能,我们可以简化技术要求标注操作,减少人工产生的低级错误,可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。
