诺机械功能之多文档标签

管理员阅读(111)评论(0)

AutoCAD 2014版本增加了图形选项卡的新功能,它在打开的图形间切换或创建新图形时非常方便。但是很多企业使用的AutoCAD还是2014以前的版本,就无法使用到多文档标签的功能了。不过幸运的是,诺机械内部支持多文档标签的功能,即使是低版本的AutoCAD平台,如AutoCAD2006、AutoCAD2007、一直到AutoCAD2013,也能享受到和高版本一样的多文档切换的便捷特性了。

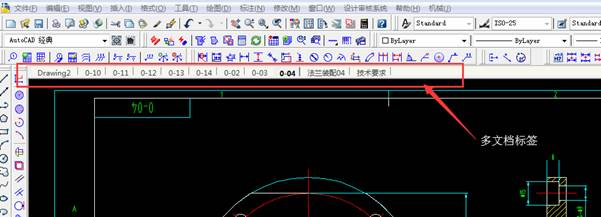

只要安装后启动诺机械软件,在打开多个文档后,你可以发现在图形区域上方会显示所有已经打开的图形的选项卡。

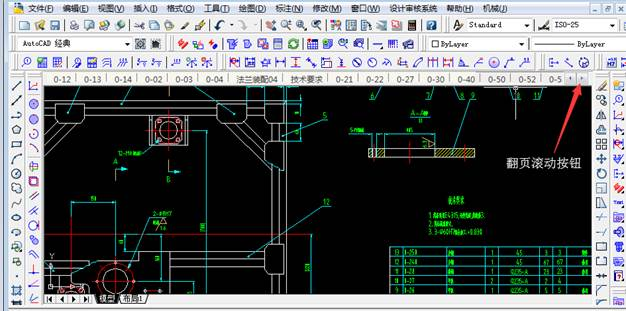

文件选项卡是以文件打开的顺序来显示的。你可以拖动选项卡来更改他们之间的位置。如果上面没有足够的空间来显示所有的文件选项卡,此时会在其右端出现一个前后滚动的按钮来访问更多打开的文件。

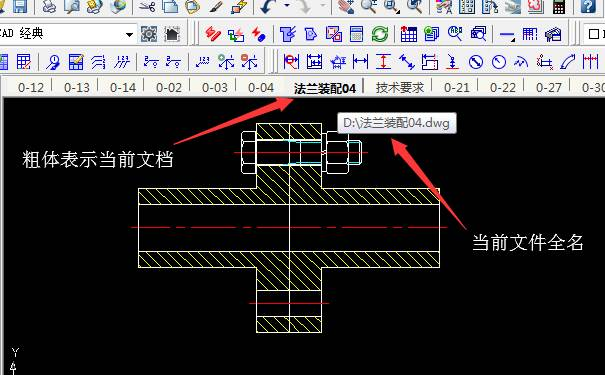

如果选项卡上文件名称粗体显示,表示为当前活动图形,当你把光标移到文件标签上时,可以预览该图形的全路径文件名。

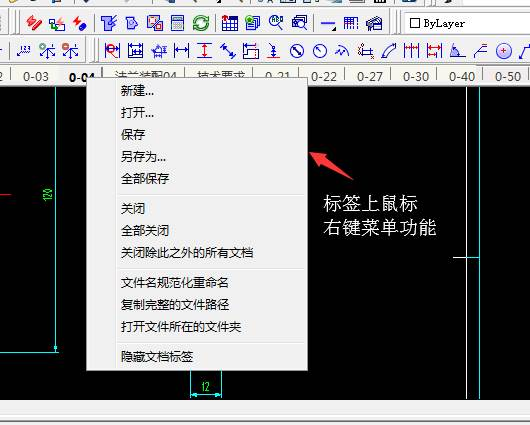

文件选项卡的右键菜单可以新建、打开或关闭文件,包括可以关闭除所点击文件外的其它所有已打开的文件。你也可以复制文件的全路径到剪贴板或打开资源管理器并定位到该文件所在的目录。

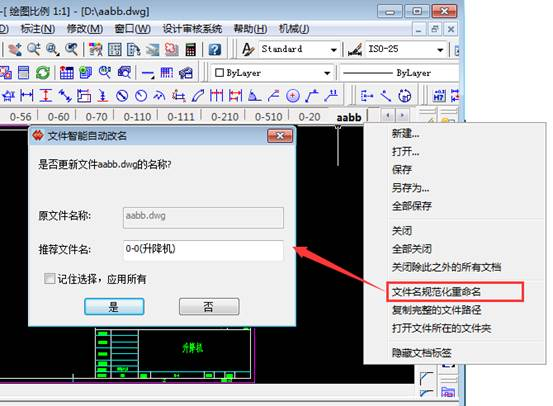

点击“文件规范化命名”功能,可以自动的把当前打开文件名重命名成比较规范的有意义的文件名称,便于以后文件的查找和整理,如下图。

文件规范化命名是直接按当前标题栏中填写的字段进行文件名称的组合,其规则是可以自定义的,一般用户使用的如“【代号】(图样名称)”这样的组合。
多文档标签是需要占据绘图区域的空间的,用户如果不习惯文档标签的存在,可以点击鼠标右键菜单的“隐藏文档标签”的功能,可以在在本次绘图区域内关闭文档标签,扩大绘图区域。

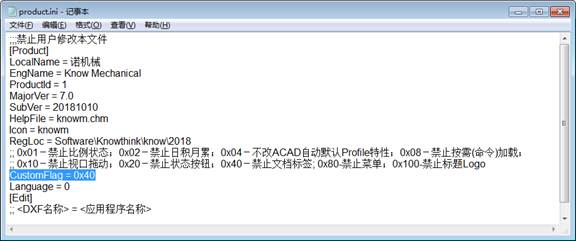

如果想永久性的关闭文档标签,可以修改诺机械安装路径下配置文件product.ini,将CustomFlag = 0修改成CustomFlag = 0x40即可实现。

诺机械CAD软件提供的多文档标签功能,提供了文档快速关闭打开切换的快捷凡是,巧用多文档标签的功能,可以实现高效设计,快人一步。

AutoCAD 2019版本全球正式发布,诺机械2019版本同步支持最新平台!

管理员阅读(1642)评论(0)

autocad2019

AutoCAD 是Autodesk公司出品的CAD软件,借助AutoCAD你可以准确地和客户共享设计数据。您可以体验本地DWG格式所带来的强大优势。DWG是业界使用最广泛的设计数据格式之一,您可以通过它让所有人员随时了解您的最新设计决策。借助AutoCAD 支持演示的图形、渲染工具和强大的绘图和三维打印功能,您的设计将会更加出色。

AutoCAD 具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境,让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧,从而不断提高工作效率。具有广泛的适应性。

借助世界领先的二维和三维设计软件之一——AutoCAD软件中强大、灵活的功能,实现卓越的设计和造型。28年来,Autodesk一直在坚持不懈地帮助客户提高设计流程效率。AutoCAD提供了可靠的三维自由形状设计工具以及强大的绘图和文档制作功能,在全球拥有数百万用户。

Autodesk三维机械设计软件AutoCAD 2019版本现已于2018年3月23号全球正式发布,新版图标全新设计,视觉效果更清晰;在功能方面,全新的共享视图功能、DWG文件比较功能;现在打开及保存图形文件已经实现了跨设备访问;此外,软件修复了诸多潜在的安全漏洞,软件二维和二维图形增强功能也有显著提高!

Autodesk® AutoCAD是全球著名的专业计算机辅助设计软件,用于二维绘图、详细绘制、设计文档和基本三维设计,广泛应用于机械设计、工业制图、工程制图、土木建筑、装饰装潢、服装加工等多个行业领域。借助Autodesk AutoCAD绘图程序软件您可以准确地和客户共享设计数据,您可以体验本地DWG格式所带来的强大优势。DWG是业界使用最广泛的设计数据格式之一,您可以通过它让所有人员随时了解您的最新设计决策。AutoCAD支持演示的图形、渲染工具和强大的绘图及三维打印功能,让您的设计将会更加出色。

AutoCAD 2019新功能介绍

  • 视频:确定两个版本的图形或外部参照之间的差异

    DWG 比较

    比较和记录两个版本的图形或外部参照之间的差异(视频:2 分 43 秒)

  • 视频:通过 Web 以及移动设备应用程序查看和编辑图形。

    保存到各种设备

    保存桌面的图形,以便在AutoCAD 新应用上进行查看和编辑
    (视频:2 分 13 秒)

  • 增强
    利用二维图形增强功能

    二维图形

    体验以两倍速度进行缩放、平移以及更改绘制顺序和图层特性(英文)

  • 增强
    视频:创建能够在 Web 浏览器上查看图形并对其添加注释的可共享链接

    共享视图

    在浏览器中发布图形的设计视图以便对其进行查看和添加注释(视频:1 分 07 秒)

  • 视频:通过任何设备上的 Web 浏览器创建、编辑、查看和共享 CAD 图形

    AutoCAD 新应用

    通过各种设备上的浏览器创建、编辑、查看和共享 CAD 图形(视频:1 分 16 秒)

  • 视频:在移动设备上查看、创建、编辑和共享 CAD 图形

    AutoCAD 移动应用

    在移动设备上查看、创建、编辑和共享 CAD 图形(视频:44 秒)

  • 增强
    体验 AutoCAD 2019 中新增的平面设计图标和 4K 增强功能

    用户界面

    借助新增的平面设计图标和 4K 增强功能体验改进的视觉效果(英文)

  • 视频:从 PDF 将几何体(包括 SHX 文字)、填充、光栅图像和 TrueType 文字导入到图形

    PDF 导入

    从 PDF 将几何体(包括 SHX 字体文件)、填充、光栅图像和 TrueType 文字导入到图形(视频:2 分 45 秒)(英文)

更多功能

用户交互

  • 使用 AutoCAD 功能区在需要时访问您最常用的工具

    功能区

    使用 AutoCAD 功能区在需要时访问您最常用的工具  了解更多

  • 使用可自定义的工具选项板轻松访问最常用的内容和工具

    工具选项板

    使用可自定义的工具选项板轻松访问最常用的内容和工具  了解更多

  • 使用简单的按键直接在命令行中启动命令和快速响应提示

    命令窗口

    使用简单的按键直接在命令行中启动命令和响应提示  了解更多

  • 使用夹点编辑轻松地重塑、移动或操纵几何图形

    对象夹点

    使用夹点编辑轻松地重新塑造、移动或操纵几何图形  了解更多

  • 工作空间

    使用自定义菜单、工具栏、选项板以及功能区来保存和恢复工作空间  了解更多

  • 快捷菜单

    显示快速获取当前动作有关命令的快捷菜单  了解更多

  • 对象和图层透明度

    控制图层上选定对象或所有对象的透明度  了解更多

  • 对象选择和隔离

    查找并选择与某一对象的特性匹配的所有对象。隐藏或取消隐藏选定对象  了解更多

二维草图、图形和注释

  • 文本设定

    创建单行或多行文字 (mtext) 作为单个文字对象。格式化文本、列和边界  了解更多

  • 标注

    自动创建标注。将光标悬停在选定对象上以获取预览,然后再进行创建  了解更多

  • 引线

    创建带各种资源的引线,包括文本或块。轻松格式化引线并定义样式  了解更多

  • 中心线和圆心标记

    创建和编辑移动关联的对象时自动移动的中心线和中心标记  了解更多

  • 表格

    创建数据和符号分别在行和列中的表格、应用公式,并链接到 Microsoft Excel 电子表格  了解更多

  • 修订云

    为图形中的最新更改绘制修订云,从而快速识别更新内容  了解更多

  • 视图

    按名称保存视图,轻松返回到特定视图以便快速参考或应用到布局视口  了解更多

  • 布局

    指定图纸大小、添加标题栏、显示模型的多个视图  了解更多

  • 字段

    使用文本对象中的字段来显示字段值更改时可自动更新的文本 了解更多

  • 数据链接

    通过在 Microsoft Excel 电子表格和图形中的表格之间创建实时链接来启用同步更新  了解更多

  • 数据提取

    从对象中提取信息、块和属性,包括图形信息  了解更多

  • 动态块

    添加灵活性和智能到块参照,包括更改形状、大小或配置  了解更多

  • 阵列

    以环形或矩形阵列或沿着路径创建和修改对象  了解更多

  • 参数化约束

    应用几何约束和尺寸约束,从而保持几何图形之间的关系  了解更多

  • Express Tools

    借助一系列生产效率工具扩展 AutoCAD 的功能  了解更多

三维建模和可视化

  • 实体、曲面和网格建模

    使用实体、曲面和网格建模工具的组合创建设计的逼真三维模型  了解更多

  • 三维导航(动态观察、ViewCube、控制盘)

    使用三维查看和导航工具动态观察、回旋、漫游和围绕三维模型飞行来展示您的设计  了解更多

  • 视觉样式

    应用视觉样式,控制边的显示、照明和三维模型的着色  了解更多

  • 截面平面

    使用实体、曲面、网格或区域创建截面平面以显示横截面视图  了解更多

  • 渲染

    应用照明和材质,为三维模型提供真实外观,以帮助传达您的设计  了解更多

  • 点云

    附加由 3D 激光扫描仪或其他技术获取的点云文件,用作设计的起点  了解更多

  • 模型文档

    从三维模型生成二维图形,包括基本视图、投影视图、截面视图和局部视图  了解更多

  • Print Studio

    Print Studio 提供为所支持的 3D 打印机和材质准备模型所需的工具  了解更多

协作

  • PDF 文件

    通过导入、导出或附加为参考底图,来共享和重复使用 PDF 文件中的数据  了解更多

  • DGN 文件

    通过导入、导出或附加为参考底图,来共享和重复使用 DGN 文件中的数据  了解更多

  • DWG 参照

    将 DWG 文件附加到当前图形作为外部参照文件  了解更多

  • 图像参照

    将图像文件附加到当前图形作为外部参照文件  了解更多

  • 图纸集

    查看、访问、管理和绘制多个图形作为图纸集  了解更多

  • 参照和导入模型

    将 Navisworks 模型作为参考底图附加到图形,然后从其他应用程序导入模型  了解更多

  • 地理位置和联机地图

    将地理位置信息插入到图形中,并从联机地图服务显示图形中的地图  了解更多

安装和自定义

两端都是箭头的形位公差怎么标-诺机械符号标注之多箭头功能

管理员阅读(152)评论(0)

       诺机械CAD软件发布后得到了业界的广泛好评,其智能的符号标注首创了标注符号吸附、多样式、所见即所得、多箭头等更多智能化的新功能也逐渐被设计师所熟悉并应用在设计过程中以提升效率。其中,多箭头特性是一个可以使得焊接符号、形位公差、引线标注等各类带有箭头的符号实现多箭头的功能。
       机械工程图中在标注形位公差,主要是在标注垂直度和平行度的时候,往往用2个箭头来标记基准面和被测面。在球标标注的时候,有时候需要通过多箭头引线实现同一个零部件在不同位置装配。在焊接符号标注的时候,也可以通过多箭头引线实现同一个焊接形式在不同位置处的标注。

1. 如何添加引线
先标注单箭头标注,然后鼠标选中符号点右键弹出鼠标右键菜单(图1),选择“添加引线”菜单,

图1

命令行提示:选择要附着的对象或引出点 或[退出(X)]:按照命令行提示先选择需要标注的实体,然后指定引线通过的下一个点,最后一点选择符号上的任意点,完成多引线添加(图2)。


图2

添加多箭头引线的另外一种方式是直接双击符号进行超级编辑,双击后弹出编辑界面(图3)


图3

然后点击顶部的“引线”页签,出现引线添加或拆离的界面(图4)


图4

点击“添加”按钮,依照命令行提示完成添加多箭头引线的操作。
2. 如何删除引线
添加引线后不想要了,怎么办呢。
选择箭头引线-鼠标右键单击-弹出右键菜单(图1),选择“删除引线”。或者双击箭头引线,在图4中单击“删除”。
3. 如何改变箭头形式
在图4中,单击按钮 或 ,弹出箭头类型选择菜单项,图5,单击所需箭头类型完成选择。


图5

对于其他标注,如球标、焊接符号、粗糙度等,添加多引线也是上述的两种方式一致的的方法来实现。


图6-多引线球标

图7-多引线形位公差

图8-多引线粗糙度

图9-多引线焊接符号


图10-多引线焊接符号

图11-焊缝多层标注+多引线

       巧用诺机械CAD软件提供的多引线多箭头功能,使得各类机械标注通过用简单的表述实现多区域、多层次的复杂标注需求,通过标注引线箭头的对象吸附关联功能,使得标注变得智能便捷智能高效,可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。

数据安全管理系统

管理员阅读(521)评论(0)

windows文档加密

现代企业为保护其网络用户的安全,虽然已经采取了防病毒软件,主机防火墙 / 入侵检测,数据加密,身份认证等多种安全手段。但是只有当这些安全投资被充分利用时才能有效保护企业网络用户的信息安全。而且,企业在制定安全策略与具体执行这些策略的能力之间还是存在很大的差距,现存的网络安全技术大都是对外防护的问题,而没有构造出一个能彻底解决企业内部网络安全问题的平台,所以所有以电子形式存在的企业知识产权信息均有可能会以电子邮件,文件传输等形式轻而一举地流出企业。

面临的威胁:
核心员工的跳槽,技术人员的流动,导致企业中涉密资料的流失;
外设端口和移动存储设备的有意无意的使用,导致企业中机密文件被泄密;
企业中的涉密文档可能会被有意或无意通过网络传输出去而泄密;
笔记本电脑或者硬盘的丢失可能会导致企业中涉密文档被泄密;
内部文件共享权限管理措施薄弱,无法限定某些涉密文件的使用人员范围;
交付给客户的涉密图纸或文档,可能存在失去控制而泄密的危险;

数据安全应用效果:

1、防止员工在工作过程中对电脑的无意识操作或有意识操作,致使公司重要资料如Office文档,CAD、Photoshop、3DMAX、UG、Pro/E、CAXA、CATIA等外泄;

2、防止人员在离职时把公司的核心图纸和技术文档复制带走,然后到竞争对手公司任职或通过不正当的行为成为对手的参考资料;

3、防止公司因业务需要把核心设计图纸和技术文档外发给协作厂商,容易造成再次扩散,致使设计图纸和技术文档流转到市场每个角落;

4、防止出差人员因工作需要,把核心图纸和技术文档带出公司,怎么样在不影响人员工作同时,保证其安全性;

5、防止人员误操作或自然灾害导致设计图纸和技术文档损坏,怎样还原这些文档;

6、规范员工电脑设备的使用,可以禁用USB设备、存储设备、光驱和软驱等便捷设备的使用;



数据防泄密系统是针对于企业级用户的数据安全管理系统。

它不仅能够对Office、CAD、PRO/E,UG,CATIA,SOLIDWORK,PDF、CorelDraw、Photoshop、程序源代码等任意格式的电子文档进行加密保护,而且能够对加密的文件进行细分化的应用权限设置,确保企业的机密数据只能被经过授权的人,在授权的应用环境中,在指定的文档给具备该权限的人员应用操作,并且整个过程会被详细、完整的记录下来。

Mac文档加密

当前,企业内大量的核心资料都是以电子文档的形式存放在企业内部,如何保证这些重要文档的安全性呢?文档加密功能有效的解决了这个问题。企业内的核心资料文档都是以加密的方式存储,只有授权的用户才能正常打开;同时,文档加解密过程对用户完全透明,无需改变用户的使用习惯即可完成加解密动作,不会对用户的使用造成任何影响。



产品特点:

更安全:允许用户自定义加密算法及安全密匙,安全完全由用户做主。

更稳定:采用备份服务器与虚拟计算等多种手段保护加密文档的完整性。

更高效:应用智能缓冲技术,加解密高效透明,系统性能损耗微乎其微,确保加密系统不成为系统资源消耗大户。



部署方式:

内部透明用户使用无感觉。

合法用户获取内部文档正常使用。

外部用户非法获取内部文档无法使用。



连着同一台服务器的mac与windows客户端,2者之间的密文可通用,即在windows加密客户端上编辑的代码(密文),拿到mac加密客户端机器上也可编译;mac加密客户端上编译生成的密文,在windows加密客户端下也可正常打开。

Linux文档加密

Linux平台数据泄露防护系统(简称:UltraSec)是一款功能强大且易于使用的Linux平台文档加密软件产品,该系统采用“驱动级双缓冲透明动态加解密技术”,在不改变用户使用习惯、计算机文件格式大小和编译程序的前提下,可以对指定类型的文件进行实时、强制、透明的加解密。在正常使用时,计算机内存中的文件是以受保护的明文形式存放,但硬盘上保存的数据却处于加密状态,如果没有合法的使用身份、访问权限和正确的安全通道,所有加密文件都将以密文状态保存。



本系统主要分为管理服务器与终端客户端两部分:

1. 管理服务器主要负责终端用户身份认证、配置策略、终端管理、日志审计。

2. 终端客户端主要负责根据接收到的各种策略、执行相应加解密及安全管控动作。



部署效果:

http://www.bjzqhy.com.cn/upload/images/2016/5/1714935535.png



诺机械功能之局部详图与原图的联动

管理员阅读(115)评论(0)

诺机械CAD软件发布后得到了业界的广泛好评,其融入的更多智能化的新功能也逐渐被设计师所熟悉并应用在设计过程中以提升效率。其中,局部详图命令是一个可以使得局部放大视图与原图之间可以参数化关联的功能。
    一、 功能点评:

局部详图功能与局部视图功能最大的区别之处就在于,该功能可以实现局部放大视图与原图的参数化联动,即改变原图的尺寸、形状、比例等相关参数后之前生成的局部放大视图会自动改变放大视图相应的参数,不需要设计师重新生成局部视图。

 二、功能详解

联动?到底是怎样的一种联动关系呢?看了下面的操作实例,就会对该功能有一个清晰的了解,迫不及待的用上该功能。

首先调用命令,在菜单栏【机械(J)】—【创建视图(C)】—【局部详图(D)】,命令行提示圈出需要放大的部分,操作之后就会弹出功能对话框,如图一。可以设置局部视图缩放区域比例、视图名称、注释引线等参数,确定后即可自动生成局部放大视图。

图一 局部详图

该功能的亮点就是如果对原图中添加尺寸,自动按实际尺寸测量。只需双击原图中的局部视图边界即可进入局部视图对话框,点击确定,被放大的视图将自动更新。

图二 添加尺寸

图三 改变形状

 如果在生成视图时选择则拖动注释引线位置的时候自动指定了边界外范围,则生成的视图边界线会自动修剪掉视图外边界区域,如图四。

图四 修剪视图边界

三、功能创新

局部视图实现与原图的联动,极大地提高了设计师的绘图效率,局部详图功能在过去单一的圆形、矩形视图轮廓的基础上,升级为自由定义的局部视图轮廓,只要在局部区域绘制好边框,调用局部详图命令,根据命令行提示,选择“圆心 或 [矩形(R)/对象(O)/退出(X)]”时,输入O(对象),选择所绘制的局部边框,就可实现边框内图形的放大,如图五所示。

图五 不规则边框

 巧用诺机械CAD软件提供的局部详图功能,使得局部详图的创建变得便捷智能高效,可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。





用友机械行业全面信息化解决方案

管理员阅读(645)评论(0)

用友机械行业全面信息化解决方案通过行业管理实践逐步形成以 MRP 为核心的多种计划模式,灵活帮助企业建立产销平衡的计划体系,全面适应按单设计、按单生产、按单组装的生产组织模式。同时对按单设计的项目型制造提供全生命周期管理,实现“以计划为龙头”的动态管理,“以进度为主线”的集成管理。

【方案价值】
1、客户关系管理(CRM )实现企业能够更早、更快、更好的满足客户需求;
2、建立产销平衡的计划体系,全面解决面向客户需求的准时交货、科学的材料供应期量、各生产单元协同、齐套装配准确率等问题;
3、建立PLM 管理,有效提高企业设计效率,规范设计作业实现跨部门的协同作业;
4、建立高效协同的生产管控体系,能够强化对企业内部生产单元(车间、班组、机台)的管控力度,实现工序级的生产进度安排、缩短制造周期、降低在制成本,极大地提高企业的进行效益;
5、建立全面质量管理体系,可以协助企业完善质量管控机制,并实现质量设计、质量过程监控、质量分析与提高的全过程管理;
6、全面成本管理体系,实现事前预测、事中控制和事后核算的管理需要,为分析改进提供科学依据;
7、财务业务一体化,确保财务数据与业务数据的一致性,保障业务数据是财务数据的唯一来源,做到财务数据真实反映业务发生。8、方便的OA管理,企业能够提高沟通交流,提高行政办公管理水平,降低管理费用。

联系方式

产品咨询热线:

13718038926

邮箱:wangtao@bjzqhy.com.cn
电话:010-8429-7928

Creo View ECAD 查看ECAD数据软件

管理员阅读(653)评论(0)

以可视方式使用电子信息开展协作
如今,越来越多的日常用品包含电子元件,这给许多公司带来了一个重大挑战:如何使公司内外的许多人员能够查看和查询电子设计信息。
Creo View ECAD 应用程序的运行速度非常快,而且具有超强的伸缩性,还提供基于任务分配的直观界面,使您能够快速轻松地单独查看与 PCB 相关的设计方案,或与总体产品设计方案一起可视化。Creo View ECAD 支持来自所有主要 EDA 工具的 PCB 数据,以及来自各种来源的绘图、图像和文档,而这一切均无需使用原始的创作应用程序。此外,由于 Creo View ECAD 和 Creo View MCAD 均使用相同的框架,因此,这两个应用程序的用户可以执行独特的功能,例如在 ECAD/MCAD 抽象概念之间执行交叉搜索。利用其紧凑但准确的可视格式,可以快速访问复杂的信息,从而减少返工并改善决策。工程、设计、制造、测试和装配部门的所有人都能实时地或通过使用标记来开展协作。
与 ECAD 相关的扩展包还允许:
立即确定印刷电路板 (PCB) 示意图、PCB 布局或制造工艺图的两个版本之间的差异。
系统地逐步验证在 ECAD 设计之间或在 ECAD 和 MCAD 设计中所做的更改

应用程序

PTC Creo View ECAD Extensions

功能和优势

  • 无需使用 ECAD 设计工具,即可浏览示意图 CAE 数据库或物理 PCB CAD 数据库中的库、示意图、PCB 和 BOM 数据
  • 允许可视化整个电子产品(包括其 3D 模型)
  • 查询智能设计数据,包括元件、插针和网络属性
  • 按照插针功能跟踪从示意图到 PCB 的网络连接,从而确定不良信号的来源
  • 使用多种语言将更改、注释或红线数据传递给 EDA 用户
  • 最多可将设计周期缩短 35%;显著提高电路板测试效率

Creo Illustrate 动态技术插图软件

管理员阅读(753)评论(0)

有效的 3D 技术插图

PTC Creo Illustrate 将卓越的 3D 插图功能与相关的 CAD 数据结合起来,提供特定于配置的图形化信息,这些信息准确反映了当前的产品设计,可用于操作、维修和维护产品。PTC Creo Illustrate 提供了一个专用环境,以及创建丰富的 3D 技术插图所需的功能。这些插图用于以图形方式清楚地传达复杂的产品和程序。

PTC Creo Illustrate 能识别不同的 CAD 格式,并且与 PTC WindchillPTC CreoPTC Arbortext 产品完全集成,可快速提供最新的 3D 技术信息和维修信息,从而帮助在产品的整个生命周期中支持产品。此外,这个功能强大的软件可以重新构建 CAD 工程 BOM,以便为零件和维修流程或其他插图用途创建信息结构。

功能和优势

  • 清晰传达复杂的信息 – 创建 3D 动画,以直观地描述复杂的维修流程,从而便于读者理解
  • 降低翻译成本 – 用图解的逐步流程、3D 动画、图解零件列表和文字的其他图形表示形式取代文字
  • 提高插图画家的工作效率 – 通过与原始的 CAD 文件保持关联,在整个维修信息生命周期中自动管理插图的变化
  • 自动创建零件列表 – 直接从 CAD 元数据产生动态零件列表,从而生成零件列表和注解

Creo Direct 直接建模软件

管理员阅读(686)评论(0)

公司需要让更多人员参与产品开发,并提高他们的工作效率,以便更快速地将更好的设计推向市场。Creo Direct 是独立的 3D CAD 应用程序,可供企业中的各类用户使用。利用 Creo Direct 可以快速轻松地创建和修改 3D 设计方案,特别是对那些从 2D 转向 3D CAD 的用户或临时用户而言。无论是创建概念设计方案,还是编辑模型以便为下游过程(例如模拟、NC 和模具设计)去特征化或简化模型,Creo Direct 都能让用户非常灵活地创建、处理和编辑 3D 几何形状。
作为 Creo 产品系列的成员,Creo Direct 能让用户无缝地与其他人员及设计过程中使用的 Creo 应用程序共享数据。这种空前的互操作性,以及在应用程序之间保留设计意图的能力,进一步提高了详细设计和下游过程的效率。

功能和优势

  • 通过让更多用户能够访问和使用 3D CAD 数据来加快设计周期
  • 使分析师能够在执行分析之前编辑 3D 设计数据,以及直接在模型上提出设计变更的建议,从而简化 CAE 工作流程
  • 为模具设计师提供合适的工具,用于设计生产用的夹具以及编辑用于 NC 和模具设计的模型数据,从而简化 CAM 工作流程。
  • 更快速轻松地使用多个来源的 3D CAD 数据
  • 直接在 3D 模型上轻松共享数据,以及收集供应商和客户的反馈

Creo Simulate 结构和热模拟软件

管理员阅读(637)评论(0)

洞察产品性能
费钱费力的物理原型研制过程阻碍了设计团队,从而导致时间表和预算受到不利影响。但是,借助 Creo Simulate,设计工程师可以更好地了解产品性能,并相应地调整数字化设计 — 这一切都无需具有专家的 FEA 背景。Creo 实现了 3D 虚拟原型设计,因此,在制造首个实物零件之前,用户可以在详细设计过程的早期测试设计方案的各个结构和热特性。结果:工程部门及早洞察产品特性、改善检验和认证过程,以及交付成本更低、质量更高的产品。

功能和优势

  • 执行标准的 CAE 分析,类型包括线性静态、模态、失稳、接触和稳态热学性能
  • 通过将条件直接应用到几何设计中获得真实的性能数据,而无需数据转换
  • 快速自动汇聚解决方案(准确对应到基础的 CAD 几何);第三方解算器的输出
  • 通过同时设计和仿真设计变体的结果提高创新能力
  • 通过减少甚至消除物理原型的研制工作量,以及提供利于工程开发的高效用户界面,降低了开发成本
  • 要了解更高级的 3D 模拟和非线性分析功能,请查看 PTC Creo Advanced Simulation Extension 数据表
