形位公差标注大全,动画演示!

管理员阅读(1201)评论(0)

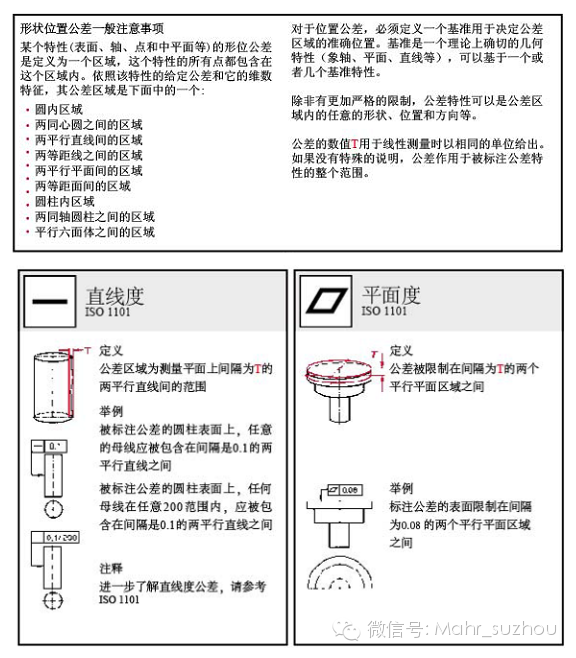

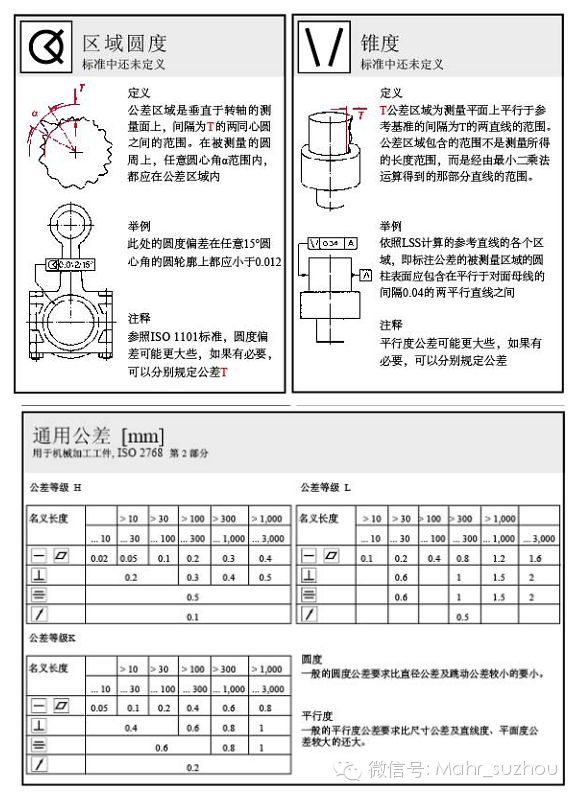

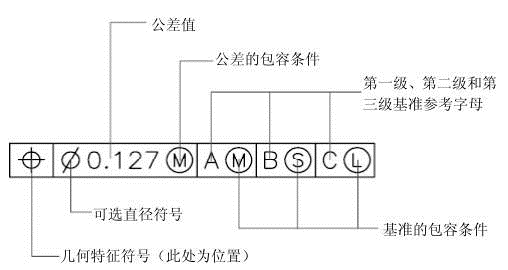

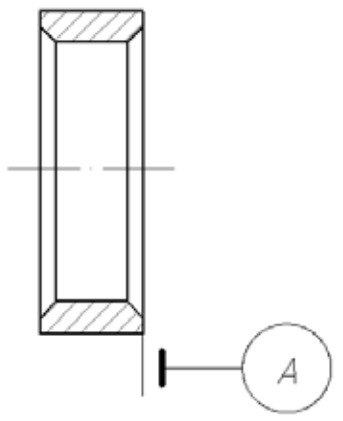

形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的,这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上。

加工后的零件会有尺寸公差,因而构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置就存在差异,这种形状上的差异就是形状公差,而相互位置的差异就是位置公差,这些差异统称为形位公差(tolerance of form and position).

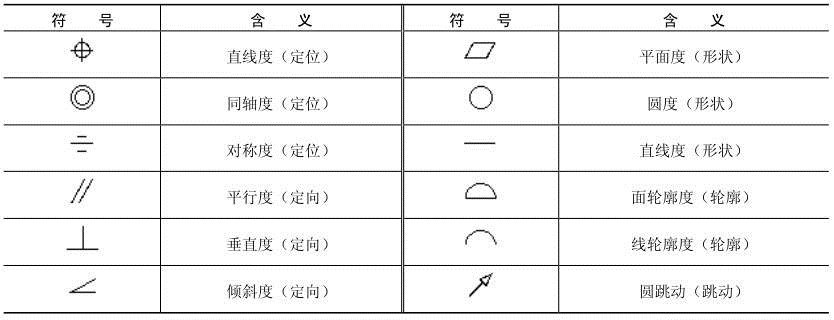

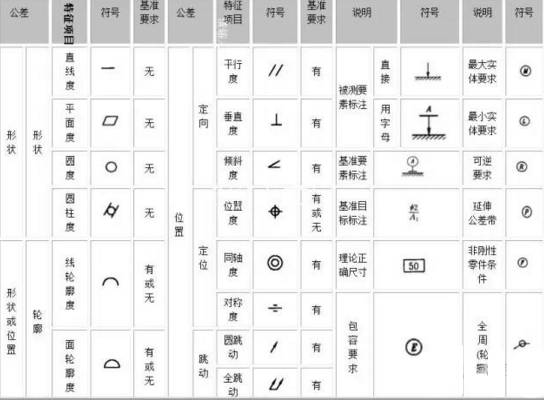

    • 直线度(straightness)
    • 平面度(flatness)

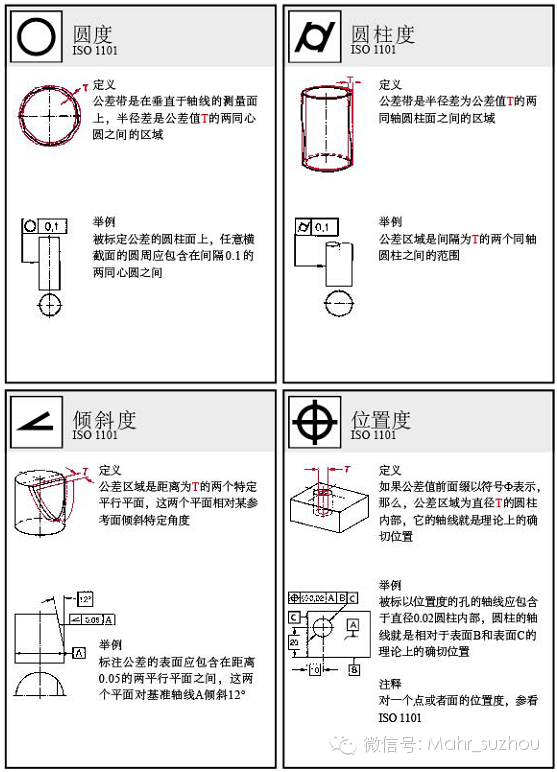

    • 圆度(circularity)
    • 圆柱度(cylindricity)

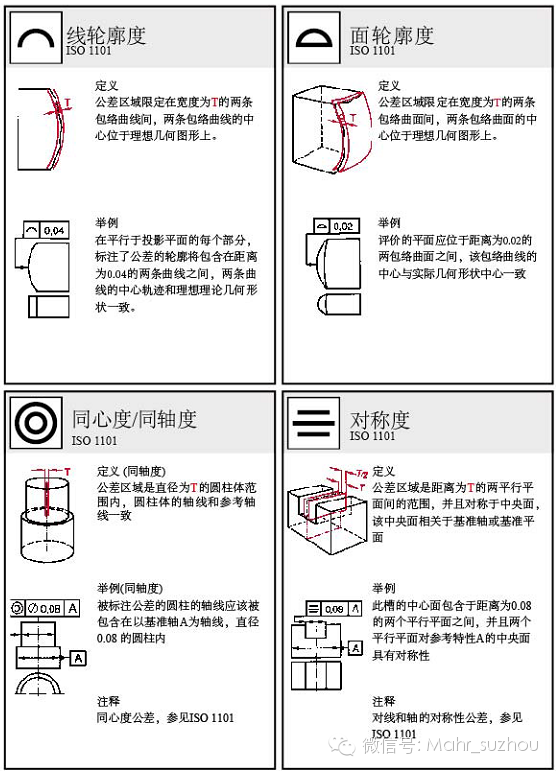

    • 线轮廓度(profile of a line)
  • 面轮廓度(profile of a surface)
  • 定向公差(orientation tolerance)

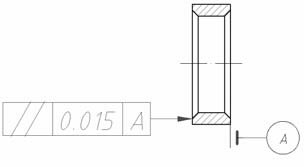

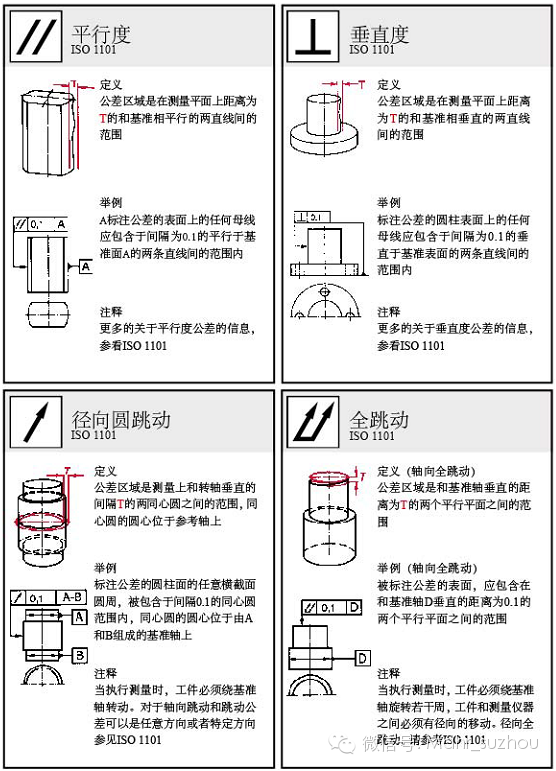

  • 平行度(parallelism)
  • 垂直度(perpendicularity)
  • 倾斜度(角度) (angularity)
  • 位置度(position)
  • 对称度(symmetry)
  • 同轴度(同心度) (concentricity)
  • 圆跳动(circular runout)
  • 全跳动(total runout)

PDF无法保密了,利用AutoCAD2017轻松打开和编辑PDF图形

管理员阅读(5114)评论(2)

我们大家都知道AutoCad已经发布2017版了,也有很多小伙伴们抢先试用了,但是大家知道,2017版AutoCad最有用的功能是哪个吗?
 acadalogo
       很多小伙伴们肯定遇到过这样的情况,有些项目资料为了保密,让我们拿到的图纸文件往往是从 CAD 图纸转换成 PDF 的文件,我们只能看不能改,更不能利用。不得已,我们只能重新画一遍,或者利用第三方开发的软件去转化,比如pdf2cad等。但重新画一遍费时费力,利用第三方开发的软件,转化效果又很不理想。
        现在好了,2017版AutoCad推出来了导入pdf文件的功能,而且他最牛逼的是,能从pdf智能的导入文本和图形文件,能够在cad里进行二次编辑了!而且在功能上和转换精确度上,其转换效果比任何第三方软件都有很大提高。
        AutoCad和pdf转换前后物体类别的对应关系如下:
acadpdfenttype
pdf导入时支持的物体类型还是很多的,见下图:
acadpdfformat
而且还支持多页面pdf导入!
acadpdfmultipage
是不是很赞呀?

acadpdfperfect

令人惊艳的1700种机械原理动态图!美翻了

管理员阅读(3465)评论(0)

令人惊艳的1700种机械原理动态图!美翻了

令人惊艳的1700种机械原理动态图!美翻了

阮德升(??c th?ng Nguy?n)是一位来自越南的工程师。自从2002年退休之后,他便一直在为机械构造制作令人惊艳的3D动画目录。

  他使用AutodeskInventor记录了超过1700种机械结构,并为每一个记录制作一部相应的动画视频,对于理解一些比较复杂和具有挑战性的结构而言,这些视频是非常珍贵的参考资料。除此之外,这些动画本身就是一系列迷人的动力学雕塑,同时具有其纯粹的美学价值。

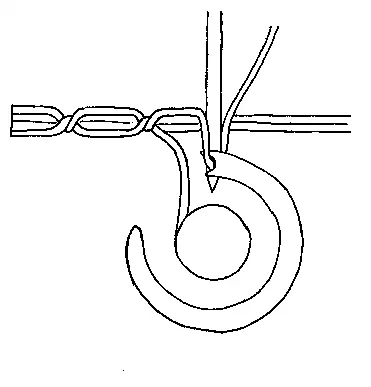

  以下是精选的一些结构

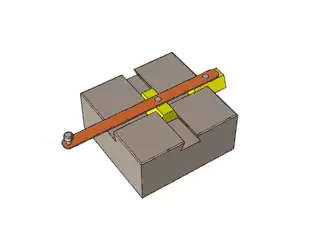

  1.追踪平行四边形的机械联动构造

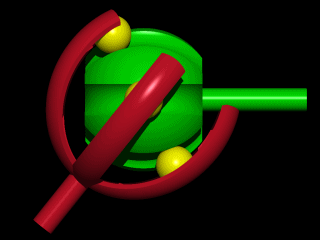

  2.万向接头



  3.齿条齿轮构造应用

  4.行星离合器

  5.空间利用门

  6.在旋转过程中保持方向不变

  7.阿基米得氏曲线驱动机

  8.锥面摩擦变速器

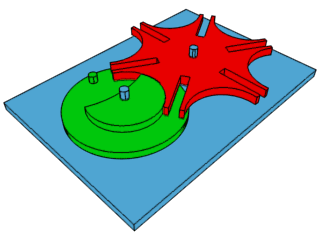

  9.日内瓦结构内部

  10.将中断旋转变为连续旋转



  另外还有热心f粉丝为我们提供的机械动态图,简直太美了!

球齿机机构

冲击夹持机构

滚珠丝杠传动机构

齿轮传动机构

食品制作

3D打印

神奇的家具

  加拿大安省3D视觉设计师盖瑞斯·福勒(Gareth Fowler)制作了一系列充满活力、韵律十足的超完美机械动图,不过这些机械并不是真的存在于生活中所以它们可以无休止的运转,仿佛被困在了无限的时空循环中。以下有部分动态图金属加工微信号曾发布过,看过的金粉可以重温一下。有强迫症的朋友们不要盯着看太久哦~每一个动图都有美感,金属色!



链传





联轴节



机关枪



齿轮啮合



这个好复杂,请大神指点

猜猜这是啥







直升机旋翼

可变节气门

计数器

差速器

透析仪

自动步枪

加特林机枪

气门

这些机械原理的gif太迷人了

管理员阅读(3103)评论(0)

(飞机的星形发动机)

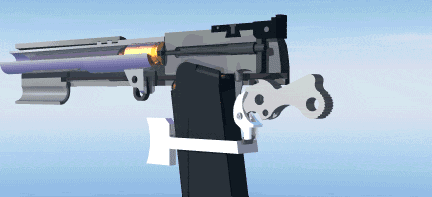

(手枪的机械原理)

(飞机螺旋桨同步射击器)


(缝纫机)

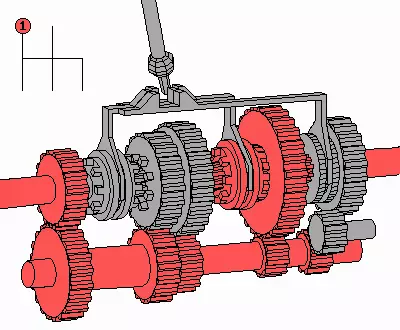

(汽车变档机制)

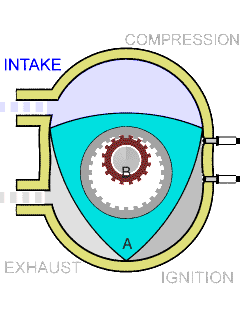

(转子发动机——内燃机的一种,把热能转为旋转运动而非活塞运动)

(椭圆规)

(马耳他十字机芯——用于控制时钟的秒针运动)

(汽车等速万向节,这就是为啥前轮驱动的汽车的轮子还能转)

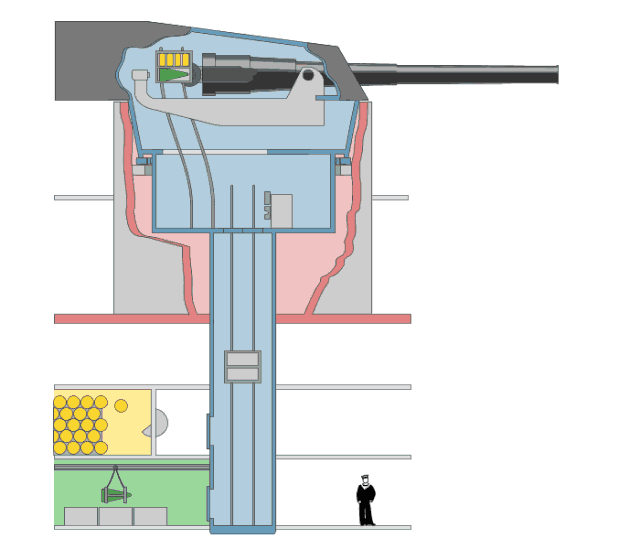

(舰炮弹药装填系统)

(直列式发动机——它的汽缸肩并肩地排成一排,一般的车都用。)

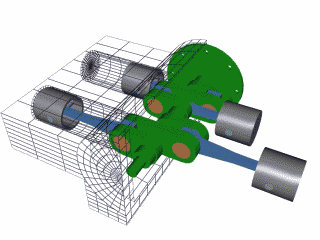

(水平对置式发动机——汽缸排列在发动机相对的两个平面上)

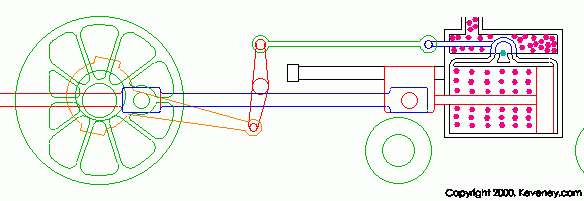

(火车的推进原理)


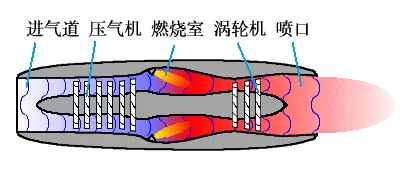

(喷气式发动机)

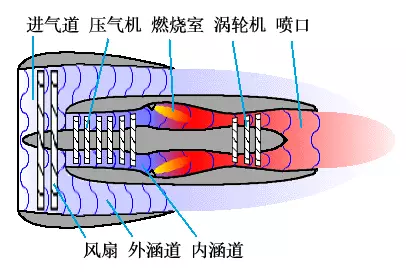

(双函道涡轮发动机)

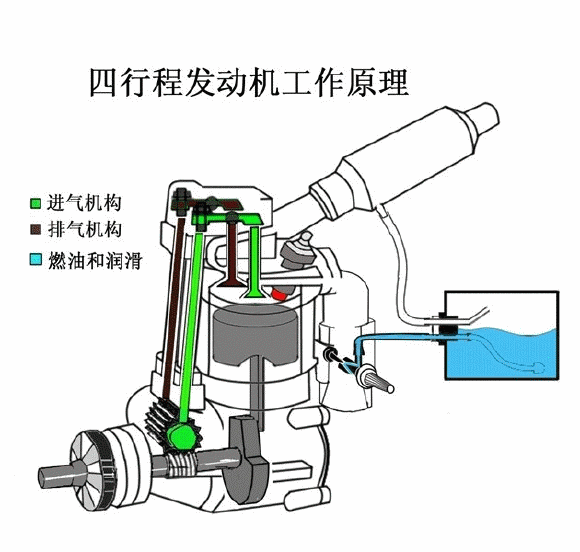

(四行程发动机的原理图)

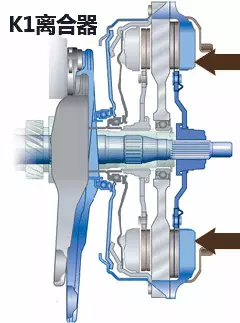

(离合器原理图)

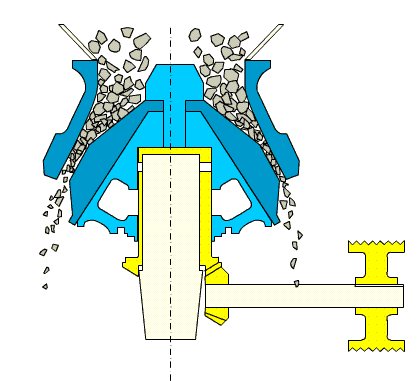

(圆锥破碎机)

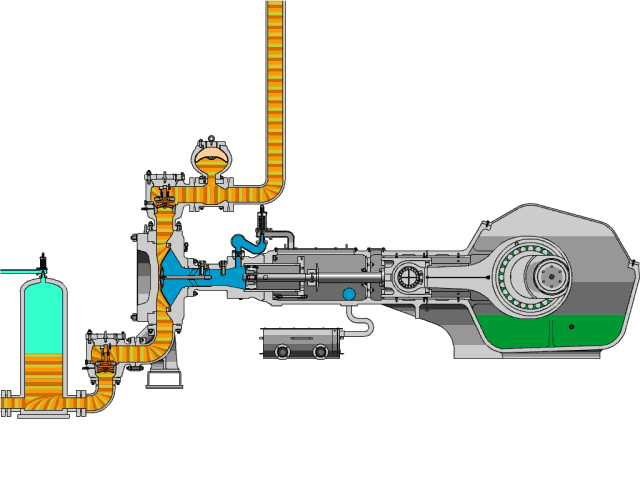

(泥浆泵)

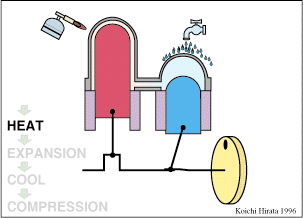

(斯特林发动机)

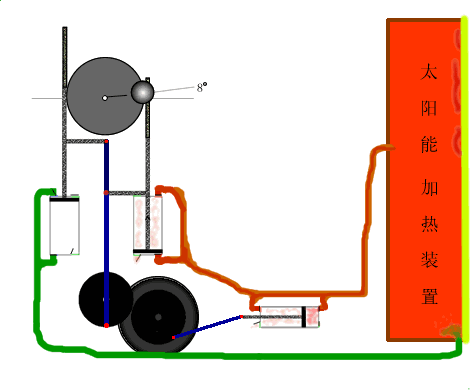

(太阳能加热装置)

巧用诺机械实现装配件图零件属性的关联检查和自动更正

管理员阅读(1819)评论(0)

巧用诺机械实现装配件图零件属性的关联检查和自动更正

在二维工程图纸一般采用ACAD来绘制和管理,DWG格式基本上成为二维机械图纸的标准。在绘制机械零部件图纸的时候,在一个DWG中可以绘制一个或多个图幅,每个图幅中有标题栏和明细表,表述零件本身属性或子装配的属性,如下图就所示。



在明细表和标题栏中通过零件代号和其他零件属性确定唯一的零部件,一个成套图纸中,通过查找不同图纸中标题栏、明细表的数据,我们可以建立一个完整的装配结构出来。

比如下图中,升降机总装配图图号为0-0,其明细表中,表述了这个产品包含许多其他零部件,比如0-10 立柱。

我们再找到0-10立柱的图纸,如下图所示,发现0-10立柱也是一个包含其他零件的部件,其中包含0-11 平板零件,在明细表中可以看到,其材质为Q235-A,重量为28.48 Kg。



我们再找到0-11平板的图纸,如下图所示,发现0-11平板不含明细表,说明它是一个零件,其材质为C40,机加工产生,重量为26.48 Kg。

按照这样的方式,我们按照单一的零件代号,按图索骥,可以缕清楚这个升降机装配中所有的装配层次关系,包含的其他关系属性,如数量,表达装配位置的件号属性,可以通过件号的球标指引在对应的图纸中找到装配的位置,这样车间就可以进行加工和装配了。

但是此处有一个明显的错误,我们可以继续看上面零件,在零件图0-11中,其材质为C40,机加工产生,重量为26.48 Kg,但是在其父装配中,其材质为Q235-A,重量为28.48 Kg,这是一个非常容易产生的问题,在许多人、许多团队和专业分工协作,反复变动设计的情况下经常发生,一般我们通过人工去检查这样的错误,非常的耗时耗力,还无法保证检查完全,如果其他人变动了设计,可能都还不知道,更无法主动性去检查了。

因此,在诺机械中,批量数据提取中提供了这样的功能,来完成装配件零部件信息关联检查修正的工作,下面介绍具体的操作方法。

执行菜单 机械(J)->辅助工具(A)->批量数据提取(D),出现下面的对话框。

在数据提取前,我们首先要做好提取检查字段配置,因为我们要检查的图纸种类很多,许多属性字段在不同的图纸中叫法是不一致的,比如零件代号又叫图号、图样代号、零件编码,零件名称叫图样名称、名称等等,所以需要将这些字段进行规范化处理,具体做法在此不细讲,可以看诺机械使用手册。

在配置中,重点需要注意的是关键关联字段的配置,即用什么唯一确定一个零件,比如代号,有些标准件,只靠一个代号还无法唯一确定,可能需要多个字段,如代号+名称+材质+备注,在一些实施了数据管理的企业,实现了一物一号的零件编码系统,用编码能为一确定一个零件,总之需要配置一个或多个字段,来实现装配图中零件的确认。

配置完关键关联字段后,进行检查和修正,还需要配置辅助关联字段,比如一个零件,其重量、材料、数量等信息,在标题栏和明细表中同时存在,这两处的数据应该是一致的,需要注意的是,关键关联字段不能再出现在辅助关联字段中,道理很清楚,关联关联字段的组合是为了唯一确定一个零件的,只有零件确定了,才能去检查其他辅助关联字段的。

配置完后,点上图对话框中的“选择文件…”,添加需要检查的装配图所包含的所有文件,如下图所示。

添加文件有多种方式,最方便的办法就是从资源管理器中直接将文件或者文件夹拖拽到文件列表中,在此添加的文件是一套或者多套具有装配关系的图纸。

现在我们可以自动让系统进行数据提取和关联检查了,在上图中打勾“检查关联字段”复选按钮,然后点按钮“提取”,进行数据提起和检查,如果有不匹配的数据发现,就会弹出如下的对话框提示用户。

此时可以选择“更新明细表数据”或者“更新标题栏数据”,选择“同时更新到文件”可以直接更新文件中去,然后系统继续往下运行,直到所有的图纸检查完毕,出现如下按装配层次展开的数据供用户检查。

巧用诺机械实现装配件图零件属性的关联检查和自动更正,可以快速高效的实现总装图、装配图、部件图和零件图之间零部件信息的一致,实现高效、准确设计,极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。

利用AutoCAD2017和A360轻松共享设计文档

管理员阅读(3523)评论(0)

不时有人问道,有没有什么功能 我发给别人的图纸 他只能看不能修改呢,或者修改需要密码?

答案是现在可以利用AutoCAD2017中新增功能,共享设计视图,您可以将设计视图发布到 Autodesk A360 内的安全、匿名位置。您可以通过向指定的人员转发生成的链接来共享设计视图,而无需发布 DWG 文件本身。支持的任何 Web 浏览器提供对这些视图的访问,并且不会要求收件人具有 Autodesk A360 帐户或安装任何其他软件。支持的浏览器包括 Chrome、Firefox 和支持 WebGL 三维图形的其他浏览器。
主命令:ONLINEDESIGNSHARE

登录A360
A360Share2









登录成功
A360Share3









共享设计视图

ONLINEDESIGNSHARE1











ONLINEDESIGNSHARE













等待A360处理图纸

A360Share4











命令行提示

A360Share1







如果没有AutoCAD,你还可以直接登录https://a360.autodesk.com/viewer 也能上传dwg或者三维模型共享视图并生成共享链接。

这是生成的共享链接,可以直接发给合作方
https://a360.autodesk.com/viewer/id/dXJuOmFkc2sub2JqZWN0czpvcy5vYmplY3Q6YTM2MHZpZXdlci90NjM1OTY5MDgzMzUxOTI3NTc5XzRjN2EwNGZmLTZlNTItNDVmMy1hYTI0LWQ1OTQ3MTFiNzMwMy5kd2c%3d?designtype=dwg
通过浏览器查看图纸
A360Share















这种共享视图的好处是只能看而不能修改和下载,可以放大缩小,图层选择,旋转图像。是不是满足了你的要求?

另外,三维模型在线分享还可以用 https://bldng360.nl/

个人用户获得诺机械软件免费授权的办法

管理员阅读(11380)评论(75)

诺机械CAD使用手册 :  http://www.docin.com/p-1576055437.html

诺机械CAD2019 一日通 : http://www.docin.com/p-1576055439.html

免费下载地址 : http://pan.baidu.com/s/1eQITVV0   包含三个语言, 其中CHS=简体中文版、CHT=繁体中文版、 ENU=英文版本download



在线技术支持 :点击【加入群机械CAD软件 421924929 】,参与交流讨论学习, 反馈问题需求建议,有众多使用者为您积极答疑解惑。 download

一、个人用户获得诺机械软件免费授权的办法

加入官方QQ群 【群机械CAD软件 421924929 】,安装软件即可试用60天,期间无任何功能限制,试用期结束后可申请正式授权使用,只要完成以下两项任务,就可获得诺机械免费授权许可:

1、手机微信搜索或扫描二维码关注“诺机械CAD软件”公众号。

三维网中国机械网百度贴吧等主流专业平台通过自己的亲身体会,发帖撰写诺机械的功能介绍,使用体验、优缺点等内容,让更多的专业技术人员知晓和使用到最好的机械CAD软件。

2、点击下面的4篇文章链接,通过文章页面最下部的分享功能,使用“扫一扫”将文章此页分享至微同学群、同事群,QQ群、QQ空间、个人微博等,向周边的同学、同事、朋友推荐诺机械。

1、关于诺机械  2、诺机械 – AutoCAD 2019 发布,诺机械同步支持新平台  3、如何实现机械图纸标题栏-明细表双行堆叠标注功能   4、设计标准化-诺机械功能之样式打包和自动更新

当以上两项宣传任务完成后将发帖地址和发帖内容在EMAIL到2077341508@qq.com或加好友留言,或者发官方QQ群421924929由管理员经过验证后即可获得授权码,授权时间视发帖质量,1年或10年不等。

二、无法完成上述任务的,可选择购买个人版产品

个人使用价格更加优惠,请手机扫描二维码关注后选择“个人购买”菜单。



















诺机械 – AutoCAD 2017 发布,诺机械同步支持新平台

管理员阅读(7915)评论(7)

    2016年3月22日,工程制图必备软件AutoCAD 2017 官方简体中文版终于发布啦,2017新版带来PDF支持、共享设计视图、关联的中心标记和中心线、协调模型:对象捕捉支持等功能;另外,性能大幅增强用户界面大幅调整以及其它诸多改进。可用于二维绘图、详细绘制、三维设计,具有良好操作界面,可提高制图效率。

    Autodesk公司出品的CAD软件,借助AutoCAD你可以准确地和客户共享设计数据。您可以体验本地DWG格式所带来的强大优势。DWG是业界使用最广泛的设计数据格式之一,您可以通过它让所有人员随时了解您的最新设计决策。AutoCAD 支持演示的图形、渲染工具和强大的绘图和三维打印功能,设计将会更加出色。完美支持Win10/Win8/8.1/Win7等各个32和64位操作系统。注意:2017版本不在支持xp系统!

    诺机械作为一个机械CAD增值软件,核心开发者马瑞云先生具有超过20年的CAD软件开发经历,独立开发完成过西北机器厂机械CAD、西安西冶厂XYCAD、天河PCCAD系列产品,意大利THINK3公司TDDrafting产品,艾克斯特设计之星TeamDesigner,中望公司中望机械,陕鼓哈锅特变等企业专用CAD等成功的商业化软件产品。在全面总结以往经验的基础上,从2009年开始开发全新机械制图软件诺机械,到目前已经有超过18年的技术积累,作为资深的Autodesk授权开发商,在ACAD最新2017版本Alfa测试、Beta测试提前半年就开始进行跟踪,坚持紧跟ACAD的版本同期发布。诺机械2017版本与2016年元月份发布并已经开始进行对AutoCAD2017平台移植测试,克服了一系列技术问题,元月19日发布诺机械2017,成为首家支持AutoCAD2017版本的机械设计软件,并且诺机械每一次功能的修改都同时支持AutoCAD从2006到2017所有的32位、64位版本。让每个使用AutoCAD不同版本的使用者都能享受到高质量的二次增值功能,真正提高效率。

诺机械CAD 2017 产品简介

诺机械免费下载地址 : http://pan.baidu.com/s/1eQITVV0   包含三个语言, 其中CHS=简体中文版、CHT=繁体中文版、 ENU=英文版本download





诺机械在线技术支持 :点击【加入群机械CAD软件 421924929 】,参与交流讨论学习, 反馈问题需求建议,有众多使用者为您积极答疑解惑。download

诺机械CAD 2017 产品简介

管理员阅读(6079)评论(1)

一、 关于诺机械 CAD 2017

诺机械CAD 2017是北京诺尔赛克科技有限公司在AUTOCAD平台上进行的二次开发且完全拥有自主的知识产权的产品,得益于AUTOCAD平台的高效与稳定和诺机械CAD 2017开发设计团队长期对机械设计行业的深入了解及实践,使得诺机械CAD 2017成为最专业、最适合机械设计的CAD软件。

诺机械 CAD 2017 可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。诺机械 CAD 2017 在图纸设置,明细表填写与编辑方面有着极为突出的特点,尺寸与符号的标注更加灵活与便捷,标准零件与通用符号的绘制在眨眼间即可精确绘制成功,更具人性化的操作方式以及良好的兼容性本软件的突出特性。采用诺机械 CAD 2017 将使企业大幅提高生产力且降低设计成本,让设计工程师将更多的精力投入在设计中,从而增强企业的创新能力。

二、 选择诺机械的 N 多理由

  •  支持 Autocad2006~2017、Autocad Mechanical2006~2017 全部 32 位、64 位平台的机械软件,各平台中功能一致,无须担心与正在使用的 AutoCAD 版本不兼容。
  •  支持简体中文、繁体中文、英语等多种语言,国际化交流合作更加简便。
  •  第一个实现支持多个国家的常用标准,且可以定制属于企业自身的标准以适应企业的需求,规范设计数据,从设计源头为企业信息化打下坚实基础。
  •  吸取了同类机械 CAD 软件的优点,操作简便,用户可在 1-2 天内快速上手进行设计工作。
  •  首个实现同一绘图环境中绘制多标准、多比例图框,且每一个图框相对独立不互相影响。
  •  提供了 8 种常见形式的序号标注,方便快捷地实现明细表的绘制与填写,序号与明细表智能关联,BOM数据可直接提供给 PDM/ERP 使用。
  •  智能的尺寸标注及关联功能,执行一个命令即可完成 80%的标注工作量。
  •  第一个实现了符号标注的吸附功能,使图纸在修改过程中不必再重新进行符号标注或编辑,同时提供了常用符号的模版功能,免去了符号参数反复输入的繁琐。
  •  提供国内最全面、最专业的标准件图库、专业符号库,极大的提高绘图效率、保证绘图质量,同时可创建企业自己的系列化图库系统。
  •  出色的绘图工具、构造工具,使常用图形的绘制速度得到质一般的飞跃。
  •  数据汇总处理功能,把标题栏明细表数据处理为企业需要的数据供各个部门使用。
  •  灵活的表格定制工具,可满足企业的各种表格需求, 设计的同时相关表格也处理完毕。
  •  批量的数据提取、批量排图、批量打印,批量的图纸操作等工具,让设计人员一次性完成所选图纸的全部操作。 统一的系统维护界面,使软件的配置在同一个界面下完成,并可快速完成部署。
  •  标准的二次开发接口,为 PDM/ERP 的集成提供了统一的解决方案。

三、 诺机械 CAD 2017 的功能介绍

多标准、多图幅、多比例图幅的建立

实现了多个图幅、不同比例、多个国家标准的任意切换,不同图幅、比例的绘图内容互不影响,此时绘制图形、标注、标题栏明细表等内容按所选标准来生成。

智能序号标注和 BOM 系统关联

8 种常用的序号标注符号任您选择,序号标注符号中的文字、引线、箭头都可以进行各自的设定,并且在某些企业的要求下可对其符号形式进行定制。

明细表的填写方式非常灵活,用户可在序号标注的同时来填写明细表,也可以由数据导入至明细表中,此时明细表和序号标注智能关联,使图形和数据更方便的结合起来。连接已有序号不用反复勾选功能按钮,标注时只需在已有序号上引出就可自动连接,简单更方便。

明细表支持文本和 excel 格式的导入导出,有效的把设计数据提供给其他部门使用。

智能的尺寸标注功能

一个命令可以完成图面 90%的标注内容,在执行某种标注方式时一键切换至其他种类的标注方式,充分说明了标注方式的灵活;标注文字的位置可由用户自由指定;双击编辑与修改的方式让设计师的工作效率有效提升。

用户指定的标注形式瞬间生成,多种方式公差与配合类型让标注更丰富,智能的标注工具可使重叠的标注自动调整其间隔,使图纸中的尺寸标注更美观。

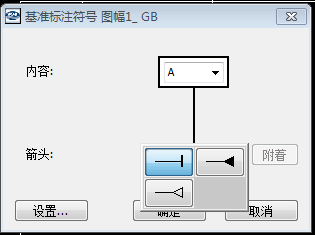

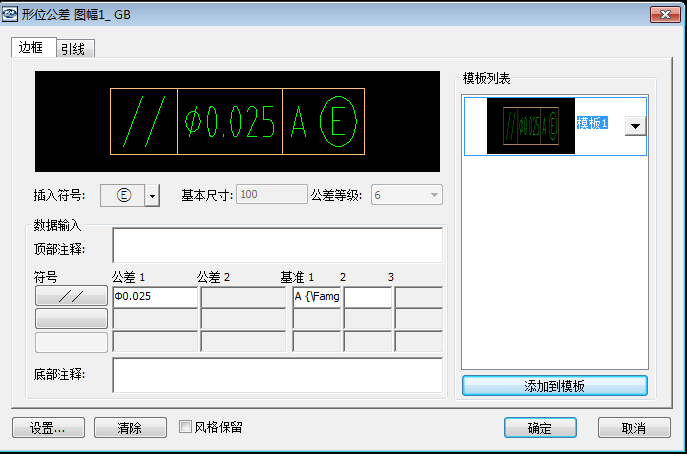

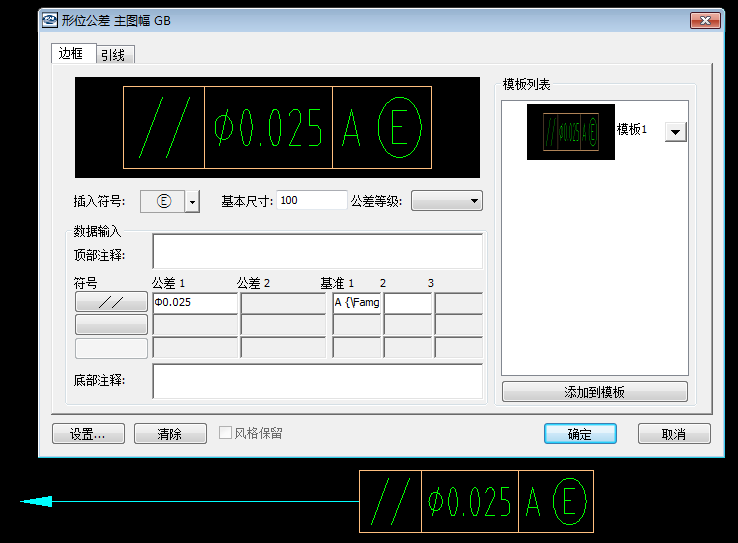

丰富的机械符号标注

诺机械所提供了粗糙度、形位公差、焊接符号、锥斜度符号、孔特征图表等超过 12 种

符号标注,为同类软件之首,这些符号可附着在目标实体和尺寸标注上,能够随实体自由移动,自动适应图纸的比例变化。在粗糙度、形位公差、焊接符号这些常用到的标注符号中添加了模板列表,方便设计师把常用到的符号标注内容保存,可设置为默认值,可加载后直接调用,免去了参数过多时反复选择的繁琐。

功能强大的标准零件库、专业符号库

利用诺机械 CAD 2017 中的 PartBuilder 系统可快速绘制标准零,准确性和精度可得到有效保证。零件设计系统中包括 56 个大类近 300000 个零件,范围涵盖机械、重工、汽车、模具、煤矿能源、交通、水利、化工、船舶等各个领域,是目前国内数量最多、范围最广的标准零件图库,用户在选择系列、规格和参数后,瞬间即可绘制出符合国标零件,同时提供完全开放式管理、维护、定制手段,用户可以便捷的建立、修改、扩充为企业自己的标准图库。

国标符号库,支持国家标准的符号内容包括仪器仪表符号、电器符号、液压符号、运动

符号等,用户轻轻一点即可绘制完成所需的符号,使用户不必再去查询相应的手册后再绘制,极大的节省了时间。

精确的绘图工具、构造工具

绘图工具中包括多种常用的方式,如对称画线、平行线、垂直线、切线、公切线、波浪

线等,让常用的绘制方式操作更为简洁,绘制结果更为精准;构造工具中包含构造线、构造圆、倒圆、倒角、相贯线、工艺槽、孔阵等,构造工具可以有效缩短构造几何图形、工艺图形绘制所用的时间,构造工具所形成的目标支持超级编辑,双击即可修改内容,从而进一步提高绘图效率。

局部详图

复杂图形的得力助手,可将图纸中局部细微的地方框选后在绘图区域放大引出,图形自动按指定的比例绘制完成并生成标注。若原图形发生改变,只需要双击局部视图边界进入局部视图对话框,点击确定,被放大的视图将自动更新,极大地提高设计师的绘图效率。

不可缺少的辅助工具

辅助工具包含批量的数据提取、批量排图、批量打印,批量的图纸操作等工具,批量数据提取工具可对批量图纸中标题栏与明细表的数据浏览与提取,并进行数据汇总处理,并可对处理结果输出为 EXCEL 文件。

批量排图和批量打印功能可帮助用户快速批量打印出图,可选择同图纸图幅出图,也可统一设定打印图幅,极大节省了打印出图时间

批量的图纸操作,可以按脚本命令对批量图纸进行同一命令的执行,如图纸归档需全屏显示后保存的操作,就可以按下面的命令一次性完成,减少了设计人员的重复操作。只要是CAD 命令行可识别的命令,都可以借助此命令来完成,提高效率的同时保证了操作的准确性。

表格工具

为满足中小企业进行设计汇总表格处理、加工工艺表格定义和填充、以及工艺卡片管理等的需要,提供了功能强大、非常实用的超级表格功能。用户在进行产品设计的同时,可以很方便地绘制出各种各样的表格,生成所需要的各种汇总表格和工艺卡片,使设计工作进一步简化,缩短在设计阶段的使用时间。

一体化维护界面

专业设计软件的维护和设置常常会成为初级用户使用中的一个难题,诺机械提供了一体化的维护界面,不仅仅是常用图层、文字、标题栏明细表等的定制,更可细化到不同符号的样式修改,极具个性化的环境设置修改,开放的修改界面使定制变得简单快捷。

同时我们也提供了样式打包工具,在一台电脑上进行设置后,可同步至所有需要的设备上,使标准实施起来易如反掌。

标准的二次开发接口

诺机械提供了标准的二次开发接口,为与各种 PDM/ERP 的集成需求提供统一的解决方案,解决双方业务独立性的要求;在标题栏编辑界面、序号、明细表编辑界面中实现通过部署客户机器并注册的外部插件 DLL 来访问外部 PDM/ERP 资源,PDM/ERP 实施方可以根据标准的插件接口参数中传递的内容,完成对 CAD 图纸属性的获取或更新。
