诺机械功能之命令行选项按钮及单键转换

诺机械,最全图库,精准规范
诺机械功能之命令行选项按钮及单键转换

命令行选项是AutoCAD操作的重要概念,几乎所有的绘图、标注、修改功能的功能分支的选择都是通过命令行选项来进行的。比如绘制圆和圆弧的命令,Circle和Arc,其命令行的提示如下:

命令: CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:

指定圆的半径或 [直径(D)]:

命令:  ARC 指定圆弧的起点或 [圆心(C)]:

指定圆弧的第二个点或 [圆心(C)/端点(E)]:

指定圆弧的端点:

在上面功能的命令行提示中,选项用中括号[]来包围,多个选项用/符号风格,选项中必须提供关键字,如上面Circle命令中的3P2PTD等,操作者可以通过在命令行键入3PT等关键字,按回车结束选择,实现不同功能分支的选择。

通过命令行选项实现操作是AutoCAD典型的特点和最主要的命令操作方式,同时也造就了右手鼠标、左手键盘的、拇指空格的绘图习惯。一般在高速绘图时左手敲键盘,鼠标按键声、键盘卡卡作响,做完一套图,键盘按键尤其是空格键很快报废,仔细的分析发现,为何不把鼠标也参与到选项的选择,选完按空格结束这一步的操作是不是也可以节约下来?

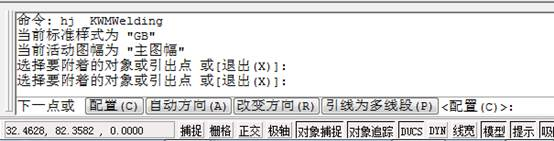

诺机械经过长期积累,充分参考了建筑类软件对于操作速度近乎苛刻的追求,经过多年公关,彻底优化了命令行选项,提供对AutoCAD各种版本的命令行选项按键一键转换、选项按钮等功能,使得命令行操作效率提高五倍以上。如画圆命令的提示符,在经过诺机械命令行选项按钮化后,其提示选项变为按钮,可以鼠标点击操作,如下图所示。

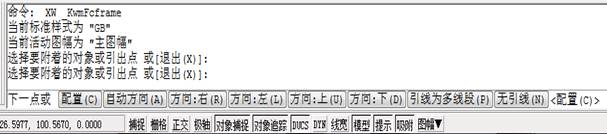

另外,诺机械提供一键转换的操作,比如键入关键字,如果关键字为单字符,则一键即执行,不需要再按额外的空格确认。如Zoom缩放命令,如下图,即可以鼠标点击对应选项按钮实现功能选择,也可以直接按键实现功能选择。

Zoom缩放

形位公差标注

焊缝标注

一键转换给操作者带来了方便的同时,也让许多人带来混乱,因为许多操作者长期制图,习惯已经固化,输入关键字按一下已经变成下意识的动作了,所以这样操作一时会造成无所适从的困惑,不知道怎么回事。所以必须要牢记装完诺机械后单键关键字不需要再按空格了,无法适应这种方式的怎么办?诺机械也提供了关闭这些功能的方法,打开诺机械安装根目录下的Config.ini文件,如下内容:

;;;!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

;;; 超过256个字符的行,可能导致不可预料的后果

;;; 全局设置中的长度单位统一使用毫米(mm)

;;————————————————————————————

;;系统变量

;;[基本设置]

[Basis]

MenuStart = knowm

; 0-取消;1-启动但不做单键转换;2-启动并且单键转换

CmdButton = 2

;尺寸区间个数超过后,不解释夹点

DimGripHint = 15

;当选中的物体超过这个数时,禁止解释夹点

MaxGripHint = 20

修改CmdButton = 0,就可以关闭命令行选项按钮化和一键转换的功能,CmdButton = 1,启动但不做单键转换 。

巧用诺机械CAD软件提供的命令行选项按钮和一键转换功能,可极大的提高机械设计人员的绘图效率,缩短机械设计的周期,从而使设计更完善、准确。
